RI360P0-QR24M0-HESG25X3-H1181简介


紧凑，坚固外壳多样安装方式通过LED指示灯显示状态不包括保护环和位置元件
SSI输出25bit，格雷码SSI匀速:62.5 KHz … 1 MHz单圈或多圈，数据框架长度和位编码可通过 PACTware 可编程盒 USB-2-IOL-0002 和适配器线缆 RKC8.302T-1,5-RSC4T/TX320 进行设置默认设置单圈 Bit 0 … Bit 15, 多圈 Bit 16 … Bit 21, 状态 Bit 22 … Bit 24零点，同步/异步操作模式通过简单示教可调 兼容所有标准的SSI主站同步模式下,要求主站位置 抖动 < 5 µs抗电磁干扰
15…30 VDCM12x 1，8芯针头接插件RI360P0-QR24M0-HESG25X3-H1181规格

常用数据

EAN4047101544718
eCl@ss-Code (V5.1.4):27270501 -/- 绝对编码器
关税编号90318020000
原产国DE
重量340 g

技术数据

编码器线缆Premium-Line
技术非接触编码器
输出类型绝对值半多圈
轴型轴套
轴径D [mm]6 mm6.35 mm9.525 mm10 mm12 mm12.7 mm14 mm15.875 mm19.05 mm20 mm
外壳长度81
外壳宽度78
外壳高度24
法兰类型不带安装支架
测量范围（最小值）0
测量范围（最大值）360
工作电压15…30 VDC
通信协议SSi
电气连接接插件
接插件型号M12 × 1
外壳材料金属/塑料
外壳材料ZnAlCu1/PBT-GF30-V0
最低环境温度-25
最高环境温度85
防护等级IP68/IP69K

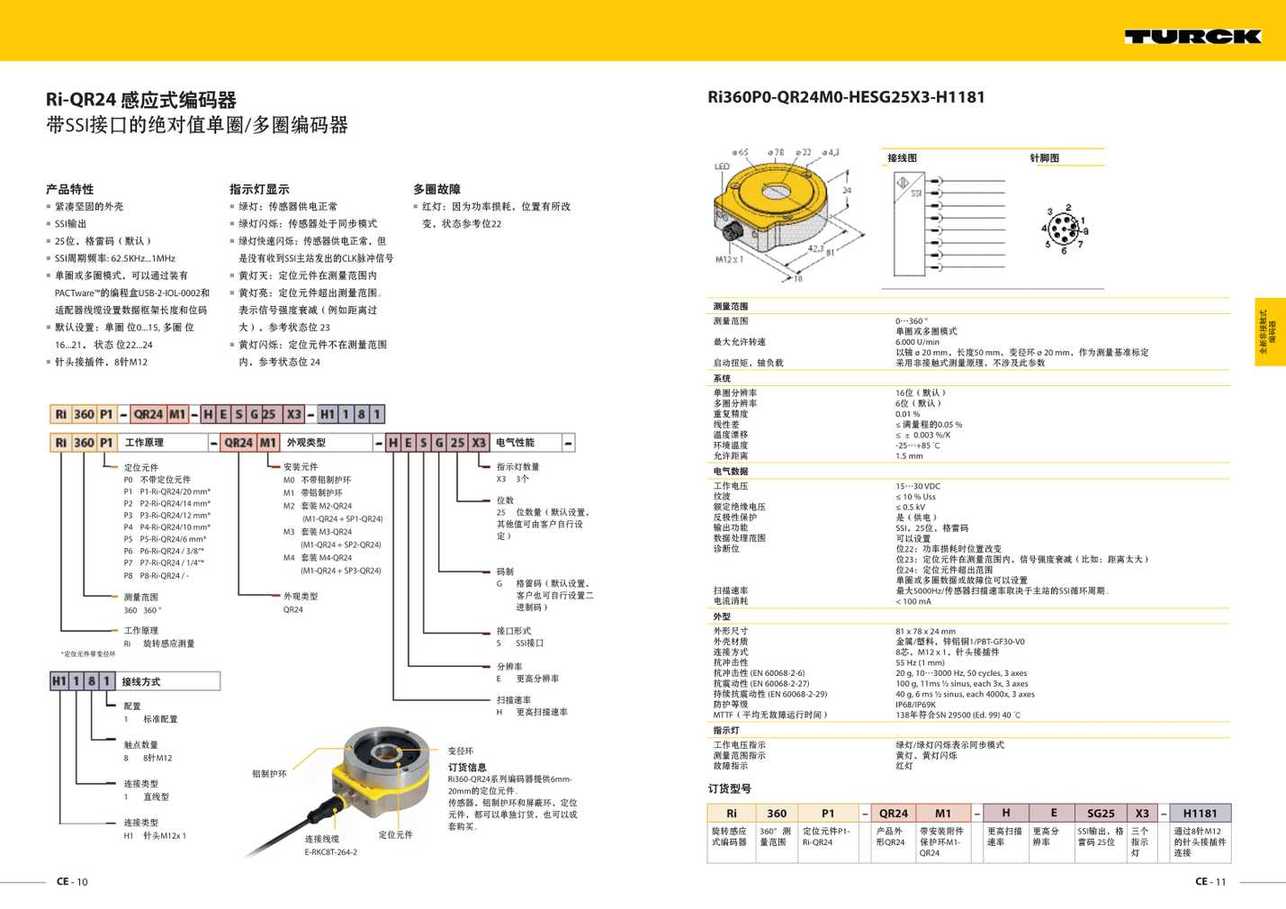

Ri-QR24 感应式编码器带SSI接口的绝对值单圈/多圈编码器Ri360P0-QR24M0-HESG25X3-H1181产品特性¡ 紧凑坚固的外壳¡ SSI输出指示灯显示多圈故障¡ 绿灯：传感器供电正常¡ 红灯：因为功率损耗，位置有所改¡ 绿灯闪烁：传感器处于同步模式变，状态参考位22¡ 25位，格雷码（默认）¡ 绿灯快速闪烁：传感器供电正常，但¡ SSI周期频率: 62.5KHz...1MHz是没有收到SSI主站发出的CLK脉冲信号¡ 单圈或多圈模式，可以通过装有¡ 黄灯灭：定位元件在测量范围内PACTware™的编程盒USB-2-IOL-0002和¡ 黄灯亮：定位元件超出测量范围。 适配器线缆设置数据框架长度和位码表示信号强度衰减（例如距离过¡ 默认设置：单圈 位0...15, 多圈 位大），参考状态位 2316...21， 状态 位22...24¡ 黄灯闪烁：定位元件不在测量范围¡ 针头接插件，8针M12内，参考状态位 24工作原理外观类型*定位元件带变径环定位元件P0 不带定位元件P1 P1-Ri-QR24/20 mm*P2 P2-Ri-QR24/14 mm*P3 P3-Ri-QR24/12 mm*P4 P4-Ri-QR24/10 mm*P5 P5-Ri-QR24/6 mm*P6 P6-Ri-QR24 / 3/8“*P7 P7-Ri-QR24 / 1/4“*P8 P8-Ri-QR24 / -测量范围360 360 °工作原理Ri 旋转感应测量接线方式配置1 标准配置触点数量88针M12连接类型1 直线型连接类型H1 针头M12x 1安装元件M0 不带铝制护环M1 带铝制护环M2 套装 M2-QR24(M1-QR24 + SP1-QR24)M3 套装 M3-QR24(M1-QR24 + SP2-QR24)M4 套装 M4-QR24(M1-QR24 + SP3-QR24)外观类型QR24电气性能指示灯数量X3 3个位数25 位数量（默认设置，其他值可由客户自行设定）码制G 格雷码（默认设置， 客户也可自行设置二 进制码）接口形式SSSI接口分辨率E 更高分辨率扫描速率H 更高扫描速率铝制护环连接线缆 E-RKC8T-264-2定位元件变径环订货信息Ri360-QR24系列编码器提供6mm-20mm的定位元件。 传感器，铝制护环和屏蔽环，定位元件，都可以单独订货，也可以成套购买。 接线图针脚图1 GND2 24VDC3 时钟+4 时钟-5 数据+6 数据-7 n.c.8 示教/编程0…360 °单圈或多圈模式6.000 U/min以轴 ø 20 mm，长度50 mm，变径环 ø 20 mm，作为测量基准标定采用非接触式测量原理，不涉及此参数16位（默认）6位（默认）0.01 %≤ 满量程的0.05 % ≤ ± 0.003 %/K-25…+85 ℃1.5 mm15…30 VDC≤ 10 % Uss≤ 0.5 kV是（供电）SSI，25位，格雷码可以设置位22：功率损耗时位置改变位23：定位元件在测量范围内，信号强度衰减（比如：距离太大）位24：定位元件超出范围单圈或多圈数据或故障位可以设置最大5000Hz/传感器扫描速率取决于主站的SSI循环周期。 < 100 mA测量范围测量范围最大允许转速启动扭矩，轴负载系统单圈分辨率 多圈分辨率 重复精度 线性差 温度漂移 环境温度 允许距离电气数据工作电压纹波额定绝缘电压反极性保护输出功能数据处理范围诊断位扫描速率电流消耗外型外形尺寸外壳材质连接方式抗冲击性抗冲击性 (EN 60068-2-6)抗震动性 (EN 60068-2-27)持续抗震动性 (EN 60068-2-29)防护等级MTTF（平均无故障运行时间）指示灯工作电压指示 测量范围指示 故障指示订货型号81 x 78 x 24 mm金属/塑料，锌铝铜1/PBT-GF30-V08芯，M12 x 1，针头接插件55 Hz (1 mm)20 g, 10…3000 Hz, 50 cycles, 3 axes100 g, 11ms ½ sinus, each 3x, 3 axes40 g, 6 ms ½ sinus, each 4000x, 3 axesIP68/IP69K138年符合SN 29500 (Ed. 99) 40 ℃绿灯/绿灯闪烁表示同步模式黄灯，黄灯闪烁红灯Ri360P1– QR24M1–HESG25X3 –H1181旋转感应式编码器360°测量范围定位元件P1-Ri-QR24产品外形QR24带安装附件保护环M1-QR24更高扫描速率更高分辨率SSI输出，格雷码 25位三个指示灯通过8针M12的针头接插件连接CE - 10CE - 11
