BC5-S18-Y1X简介


M18 × 1 螺纹塑料，PA12‐GF30
可通过电位计进行微调
2线直流，标称值8.2 VDC输出符合DIN EN 60947-5-6 (NAMUR)规定线缆连接BC5-S18-Y1X规格

常用数据

EAN4047101087888
eCl@ss-Code (V5.1.4):27270102 -/- 电容式传感器
关税编号85365019900
原产国DE
重量115 g

技术数据

设计螺纹
结构尺寸M18 x 1
额定开关距离7.5 mm
输出性能NAMUR
电气连接线缆
线缆长度2.0  m
外壳材料塑料
外壳材料PA12-GF30, PEI
最低环境温度-25
最高环境温度70
防护等级IP67
认证ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc

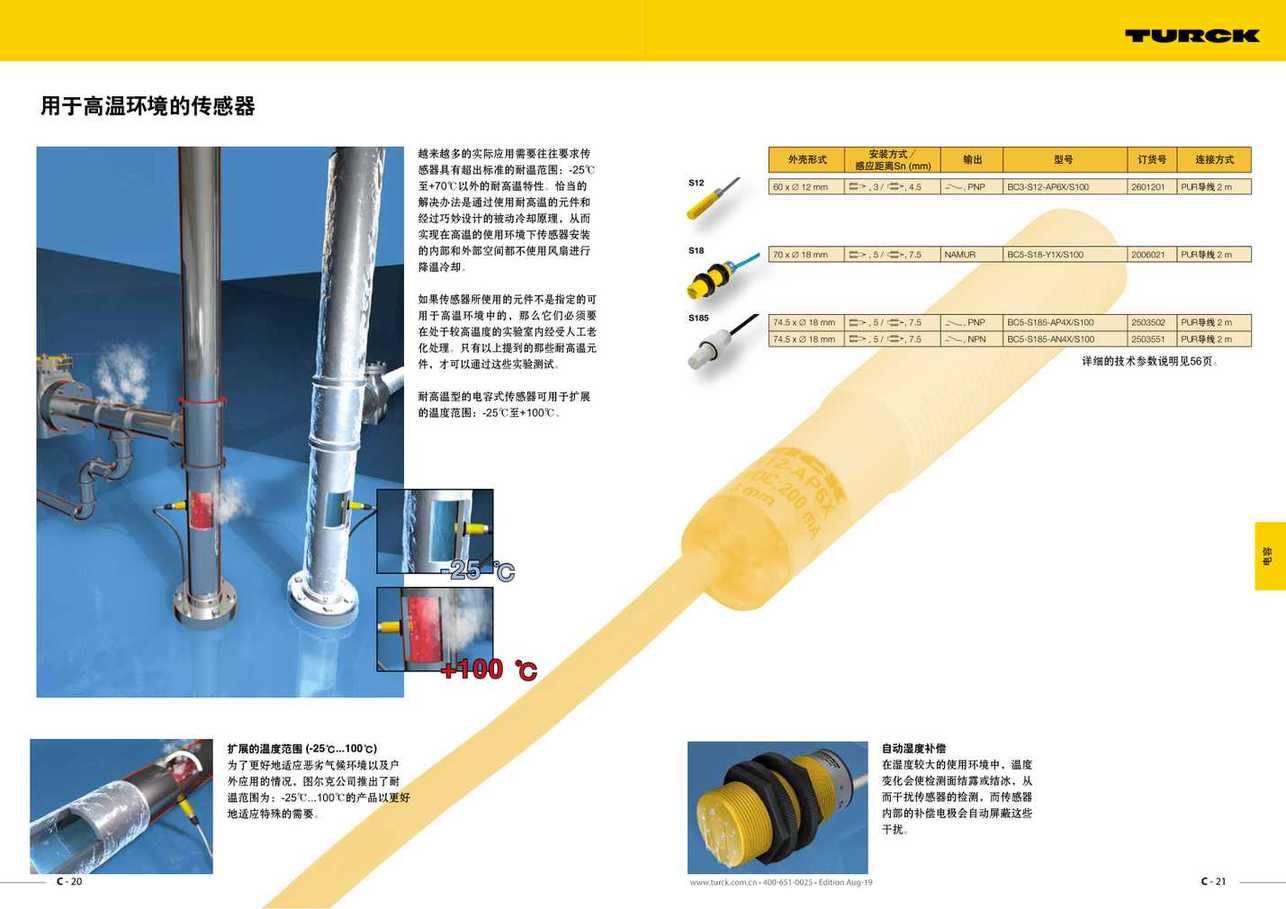

用于高温环境的传感器越来越多的实际应用需要往往要求传感器具有超出标准的耐温范围：-25℃至+70℃以外的耐高温特性。 恰当的解决办法是通过使用耐高温的元件和经过巧妙设计的被动冷却原理，从而实现在高温的使用环境下传感器安装的内部和外部空间都不使用风扇进行降温冷却。 如果传感器所使用的元件不是指定的可用于高温环境中的，那么它们必须要在处于较高温度的实验室内经受人工老化处理。 只有以上提到的那些耐高温元件，才可以通过这些实验测试。 耐高温型的电容式传感器可用于扩展的温度范围：-25℃至+100℃。 S12S18S185外壳形式安装方式／感应距离Sn (mm)输出型号订货号连接方式60 x ∅ 12 mm, 3 /, 4.5, PNPBC3-S12-AP6X/S1002601201PUR2 m70 x ∅ 18 mm, 5 /, 7.5NAMURBC5-S18-Y1X/S1002006021PUR2 m74.5 x ∅ 18 mm74.5 x ∅ 18 mm, 5 /, 5 /, 7.5, 7.5, PNP, NPNBC5-S185-AP4X/S100BC5-S185-AN4X/S10025035022503551PURPUR2 m2 m详细的技术参数说明见56页。 -25 ℃+100 ℃扩展的温度范围 (-25℃...100℃)为了更好地适应恶劣气候环境以及户外应用的情况，图尔克公司推出了耐温范围为：-25℃...100℃的产品以更好地适应特殊的需要。 自动湿度补偿在湿度较大的使用环境中，温度变化会使检测面结露或结冰，从而干扰传感器的检测，而传感器内部的补偿电极会自动屏蔽这些干扰。 C - 20C - 21

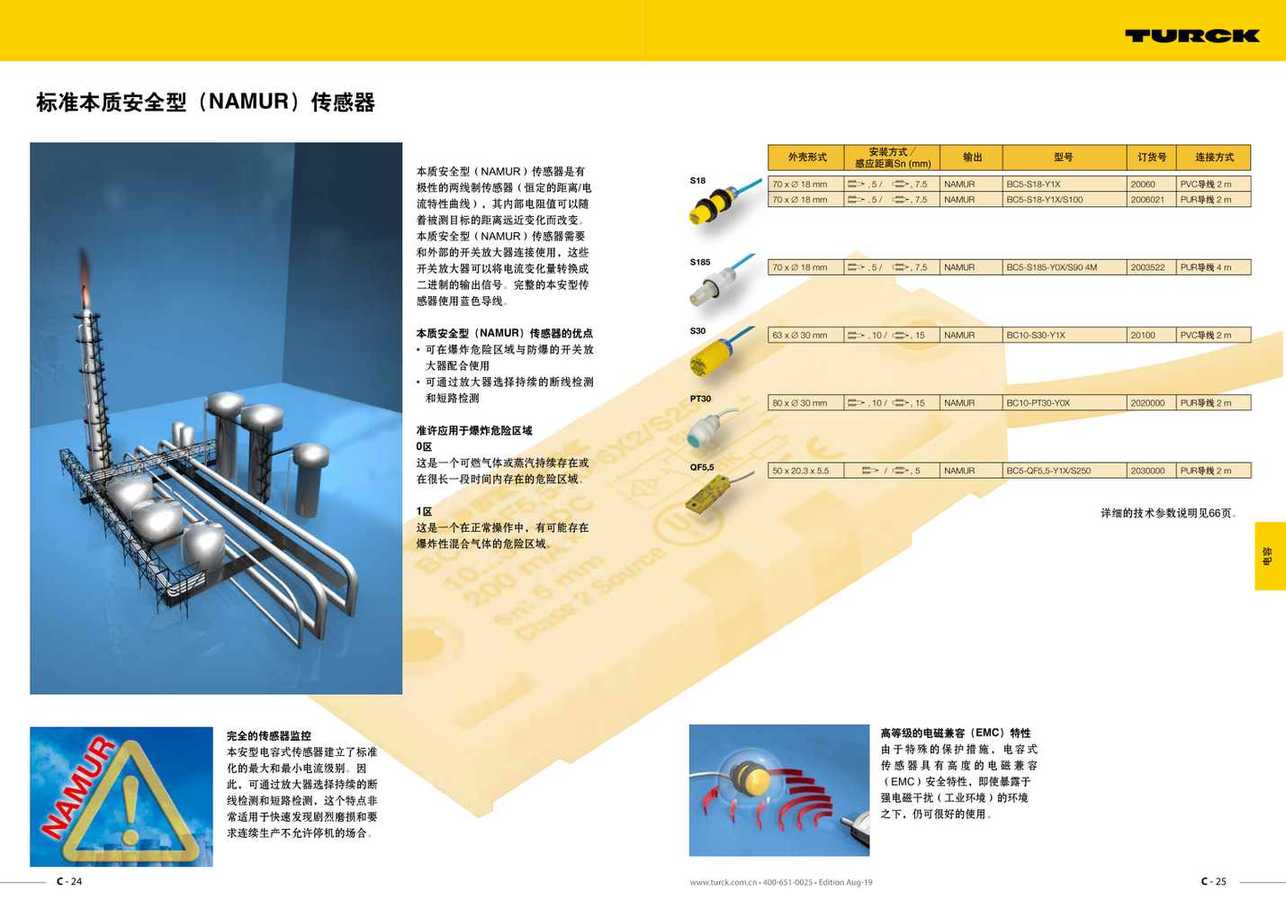

标准本质安全型（NAMUR）传感器本质安全型（NAMUR）传感器是有极性的两线制传感器（恒定的距离/电流特性曲线），其内部电阻值可以随着被测目标的距离远近变化而改变。 本质安全型（NAMUR）传感器需要和外部的开关放大器连接使用，这些开关放大器可以将电流变化量转换成二进制的输出信号。 完整的本安型传感器使用蓝色导线。 本质安全型（NAMUR）传感器的优点• 可在爆炸危险区域与防爆的开关放大器配合使用• 可通过放大器选择持续的断线检测和短路检测准许应用于爆炸危险区域0区这是一个可燃气体或蒸汽持续存在或在很长一段时间内存在的危险区域。 1区这是一个在正常操作中，有可能存在爆炸性混合气体的危险区域。 S18S185S30PT30QF5,5外壳形式安装方式／感应距离Sn (mm)输出型号订货号连接方式70 x ∅ 18 mm70 x ∅ 18 mm, 5 /, 5 /, 7.5, 7.5NAMURNAMURBC5-S18-Y1XBC5-S18-Y1X/S100200602006021PVCPUR2 m2 m70 x ∅ 18 mm, 5 /, 7.5NAMURBC5-S185-Y0X/S90 4M2003522PUR4 m63 x ∅ 30 mm, 10 /, 15NAMURBC10-S30-Y1X20100PVC2 m80 x ∅ 30 mm, 10 /, 15NAMURBC10-PT30-Y0X2020000PUR2 m50 x 20.3 x 5.5/, 5NAMURBC5-QF5,5-Y1X/S2502030000PUR2 m详细的技术参数说明见66页。 完全的传感器监控本安型电容式传感器建立了标准化的最大和最小电流级别。 因此，可通过放大器选择持续的断线检测和短路检测，这个特点非常适用于快速发现剧烈磨损和要求连续生产不允许停机的场合。 高等级的电磁兼容（EMC）特性由 于 特 殊 的 保 护 措 施 ， 电 容 式传 感 器 具 有 高 度 的 电 磁 兼 容（EMC）安全特性，即使暴露于强电磁干扰（工业环境）的环境之下，仍可很好的使用。 C - 24C - 25

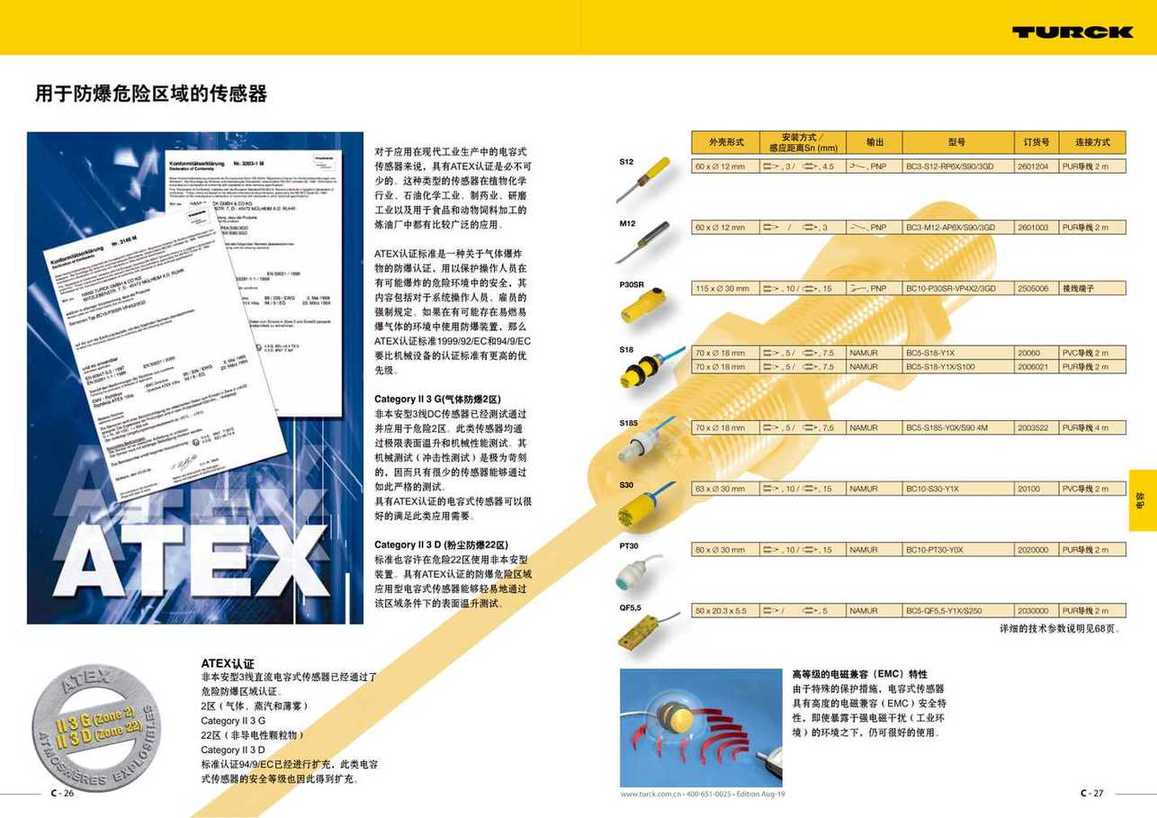

用于防爆危险区域的传感器对于应用在现代工业生产中的电容式传感器来说，具有ATEX认证是必不可少的。 这种类型的传感器在植物化学行业、石油化学工业、制药业、研磨工业以及用于食品和动物饲料加工的炼油厂中都有比较广泛的应用。 ATEX认证标准是一种关于气体爆炸物的防爆认证，用以保护操作人员在有可能爆炸的危险环境中的安全，其内容包括对于系统操作人员、雇员的强制规定。 如果在有可能存在易燃易爆气体的环境中使用防爆装置，那么ATEX认证标准1999/92/EC和94/9/EC要比机械设备的认证标准有更高的优先级。 Category II 3 G(气体防爆2区)非本安型3线DC传感器已经测试通过并应用于危险2区。 此类传感器均通过极限表面温升和机械性能测试。 其机械测试（冲击性测试）是极为苛刻的，因而只有很少的传感器能够通过如此严格的测试。 具有ATEX认证的电容式传感器可以很好的满足此类应用需要。 Category II 3 D (粉尘防爆22区)标准也容许在危险22区使用非本安型装置。 具有ATEX认证的防爆危险区域应用型电容式传感器能够轻易地通过该区域条件下的表面温升测试。 ATEX认证非本安型3线直流电容式传感器已经通过了危险防爆区域认证。 2区（气体、蒸汽和薄雾）Category II 3 G22区（非导电性颗粒物）Category II 3 D标准认证94/9/EC已经进行扩充，此类电容式传感器的安全等级也因此得到扩充。 S12M12P30SRS18S185S30PT30QF5,5外壳形式安装方式／感应距离Sn (mm)输出型号订货号连接方式60 x ∅ 12 mm, 3 /, 4.5, PNPBC3-S12-RP6X/S90/3GD2601204PUR2 m60 x ∅ 12 mm/, 3, PNPBC3-M12-AP6X/S90/3GD2601003PUR2 m115 x ∅ 30 mm, 10 /, 15, PNPBC10-P30SR-VP4X2/3GD250500670 x ∅ 18 mm70 x ∅ 18 mm, 5 /, 5 /, 7.5, 7.5NAMURNAMURBC5-S18-Y1XBC5-S18-Y1X/S100200602006021PVCPUR2 m2 m70 x ∅ 18 mm, 5 /, 7,5NAMURBC5-S185-Y0X/S90 4M2003522PUR4 m63 x ∅ 30 mm, 10 /, 15NAMURBC10-S30-Y1X20100PVC2 m80 x ∅ 30 mm, 10 /, 15NAMURBC10-PT30-Y0X2020000PUR2 m50 x 20.3 x 5.5/, 5NAMURBC5-QF5,5-Y1X/S2502030000PUR2 m详细的技术参数说明见68页。 高等级的电磁兼容（EMC）特性由于特殊的保护措施，电容式传感器具有高度的电磁兼容（EMC）安全特性，即使暴露于强电磁干扰（工业环境）的环境之下，仍可很好的使用。 C - 26C - 27

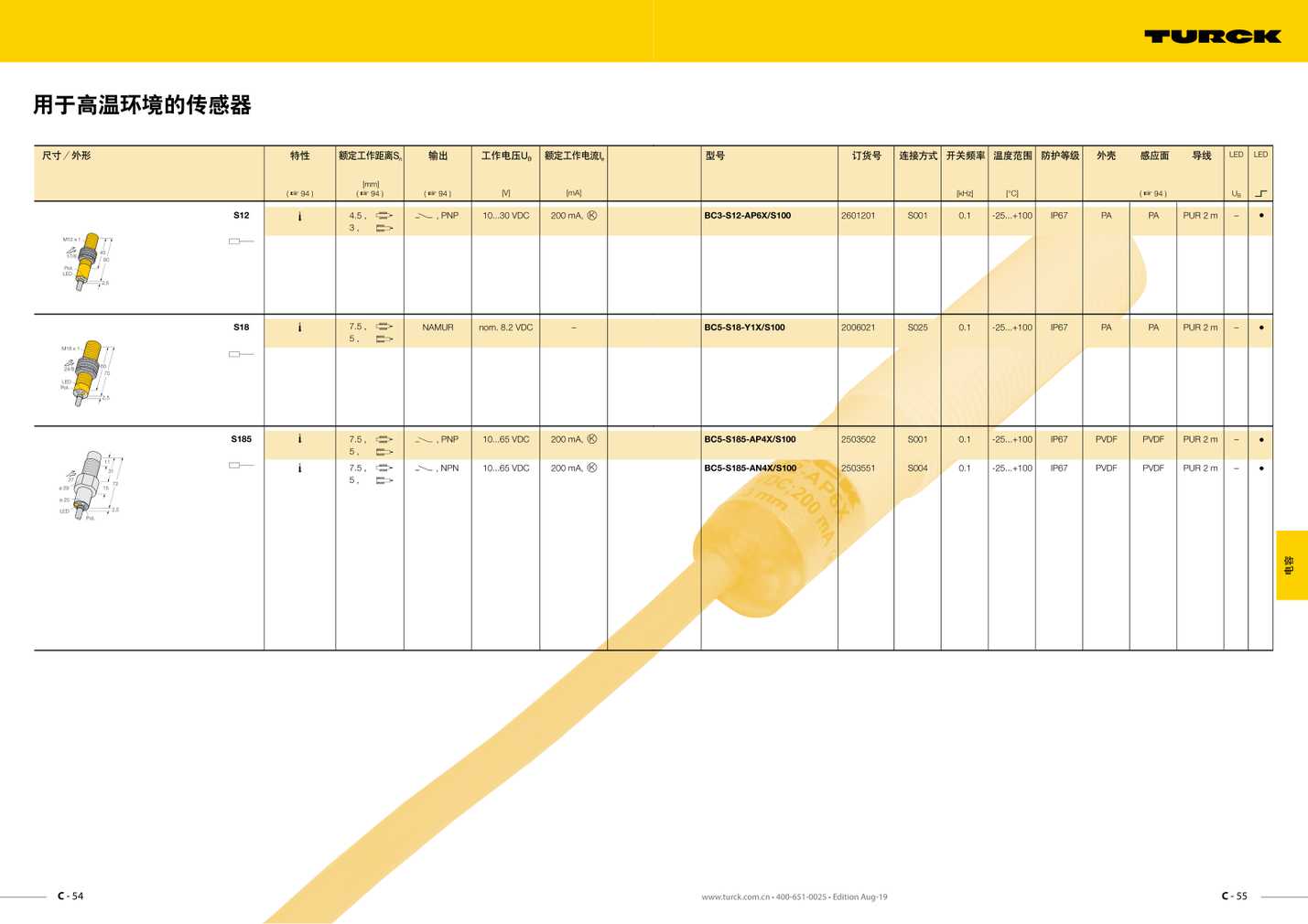

用于高温环境的传感器尺寸／外形特性额定工作距离Sn输出工作电压UB额定工作电流Ie型号订货号 连接方式 开关频率 温度范围 防护等级 外壳 感应面 导线LEDLEDS12S18S185C - 54() 49[mm](94 )4.5 , 3 ,(94 )[V][mA][kHz][°C](94 )UB, PNP10...30 VDC200 mA,BC3-S12-AP6X/S1002601201S0010.1-25...+100IP67PAPAPUR 2 m–7.5 , 5 ,7.5 , 5 ,7.5 , 5 ,NAMURnom. 8.2 VDC–BC5-S18-Y1X/S1002006021S0250.1-25...+100IP67PAPAPUR 2 m–, PNP10...65 VDC200 mA,BC5-S185-AP4X/S1002503502S0010.1-25...+100IP67PVDFPVDFPUR 2 m, NPN10...65 VDC200 mA,BC5-S185-AN4X/S1002503551S0040.1-25...+100IP67PVDFPVDFPUR 2 m––C - 55

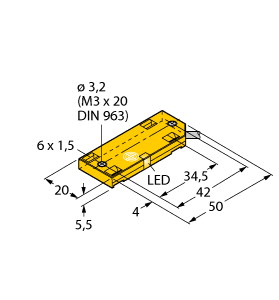

标准本质安全型（NAMUR）传感器尺寸／外形特性额定工作距离Sn输出工作电压UB额定工作电流Ie型号订货号 连接方式 开关频率 温度范围 防护等级 外壳 感应面 导线LEDLED() 49QF5.5II 2 G, SIL2,[mm](94 )5 ,/(94 )[V]NAMURnom. 8.2 VDC[mA]–BC5-QF5,5-Y1X/S2502030000S0250.1-25...+70IP67PPPPPUR 2 m–[kHz][°C](94 )UBS18II 1 G,II 1 D, SIL2,--S30II 1 G,II 1 D, SIL2,PT30-7.5 , 5 ,7.5 , 5 ,7.5 , 5 ,15 , 10 ,15 , 10 ,36/105060LEDPot.20NAMURnom. 8.2 VDCNAMURnom. 8.2 VDCNAMURnom. 8.2 VDCNAMURnom. 8.2 VDC––––BC5-S18-Y1X20060S0250.1-25...+70IP67BC5-S185-Y0X/S90 4M2003522S0250.1-25...+70IP67BC5-S18-Y1X/S1002006021S025–-25...+100IP67PAPAPAPAPAPVC 2 mPUR 4 mPAPUR 2 m–––BC10-S30-Y1X20100S0250.1-25...+70IP67PAPAPVC 2 m–NAMURnom. 8.2 VDC–BC10-PT30-Y0X2020000S0250.1-25...+70IP67PVDFPVDFPUR 2 m–C - 64C - 65

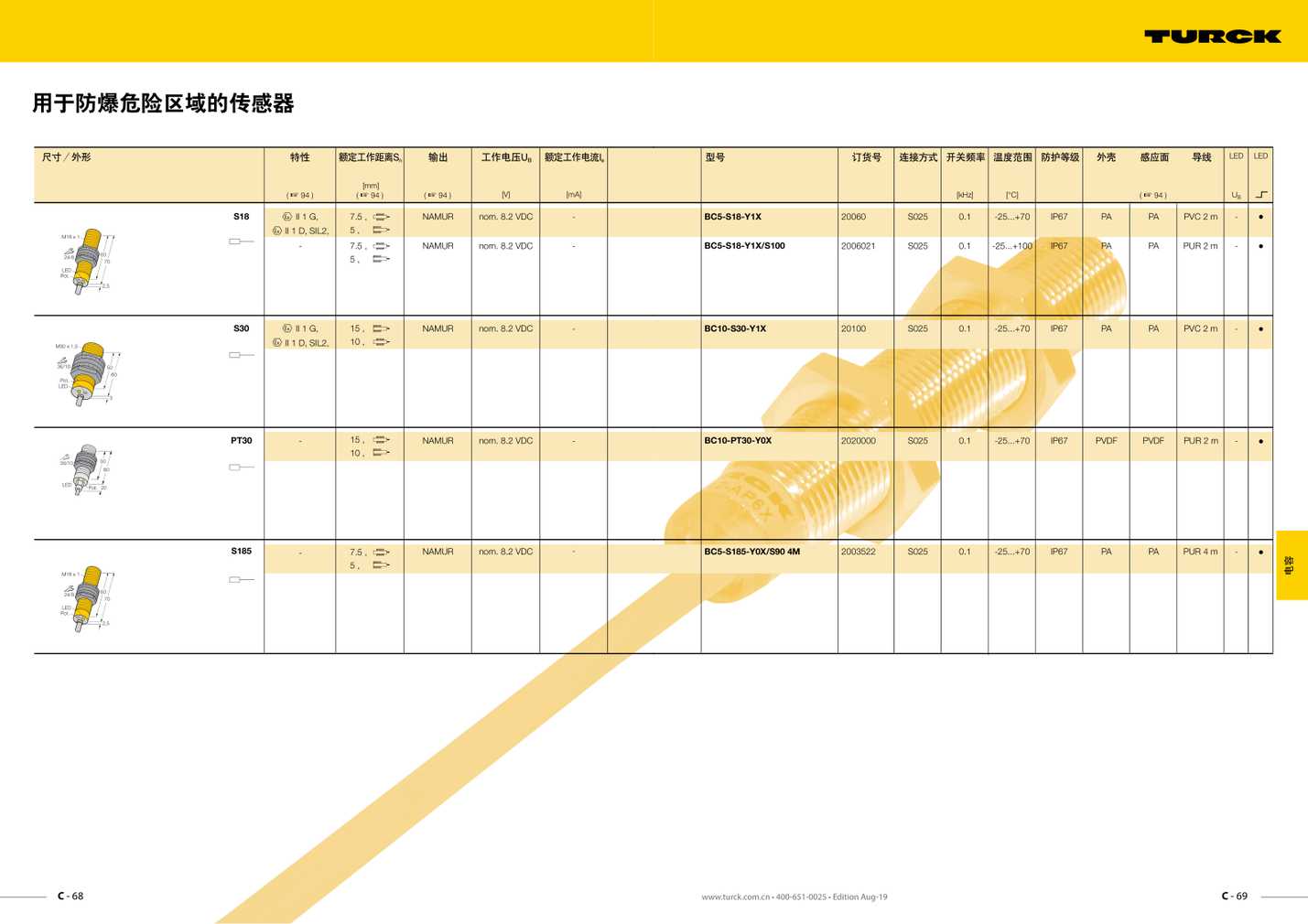

用于防爆危险区域的传感器尺寸／外形特性额定工作距离Sn输出工作电压UB额定工作电流Ie型号订货号 连接方式 开关频率 温度范围 防护等级 外壳 感应面 导线LEDLED() 49[mm](94 )(94 )[V][mA][kHz][°C](94 )BC5-S18-Y1X20060S0250.1-25...+70IP67BC5-S18-Y1X/S1002006021S0250.1-25...+100IP67PAPAPAPAPVC 2 mPUR 2 mUB--S18II 1 G,II 1 D, SIL2,-7.5 ,5 ,7.5 ,5 ,NAMURnom. 8.2 VDCNAMURnom. 8.2 VDCS30II 1 G,II 1 D, SIL2,15 ,10 ,NAMURnom. 8.2 VDC36/105060LEDPot.20PT30S185--15 ,10 ,7.5 ,5 ,NAMURnom. 8.2 VDCNAMURnom. 8.2 VDC-----BC10-S30-Y1X20100S0250.1-25...+70IP67PAPAPVC 2 m-BC10-PT30-Y0X2020000S0250.1-25...+70IP67PVDFPVDFPUR 2 m-BC5-S185-Y0X/S90 4M2003522S0250.1-25...+70IP67PAPAPUR 4 m-C - 68C - 69
