RO60M-Q45-ANP6X2简介


2米PVC导线防护等级IP67
通过电位计可调节灵敏度
工作电压:10…30 VDC双极性开关量输出亮/暗态，可调RO60M-Q45-ANP6X2规格

常用数据

eCl@ss-Code (V5.1.4):27270901 -/-对射式传感器
关税编号85365019900
原产国US
重量1 g

技术数据

功能对射式传感器（接收器）
设计方型
range_min_mm0
最大检测范围60000
工作电压10…30 VDC
开关元件功能常开触点
输出性能PNP/NPN
电气连接线缆
线缆长度2.0  m
外壳材料塑料
外壳材料PBT
最低环境温度-40
最高环境温度70
防护等级IP67

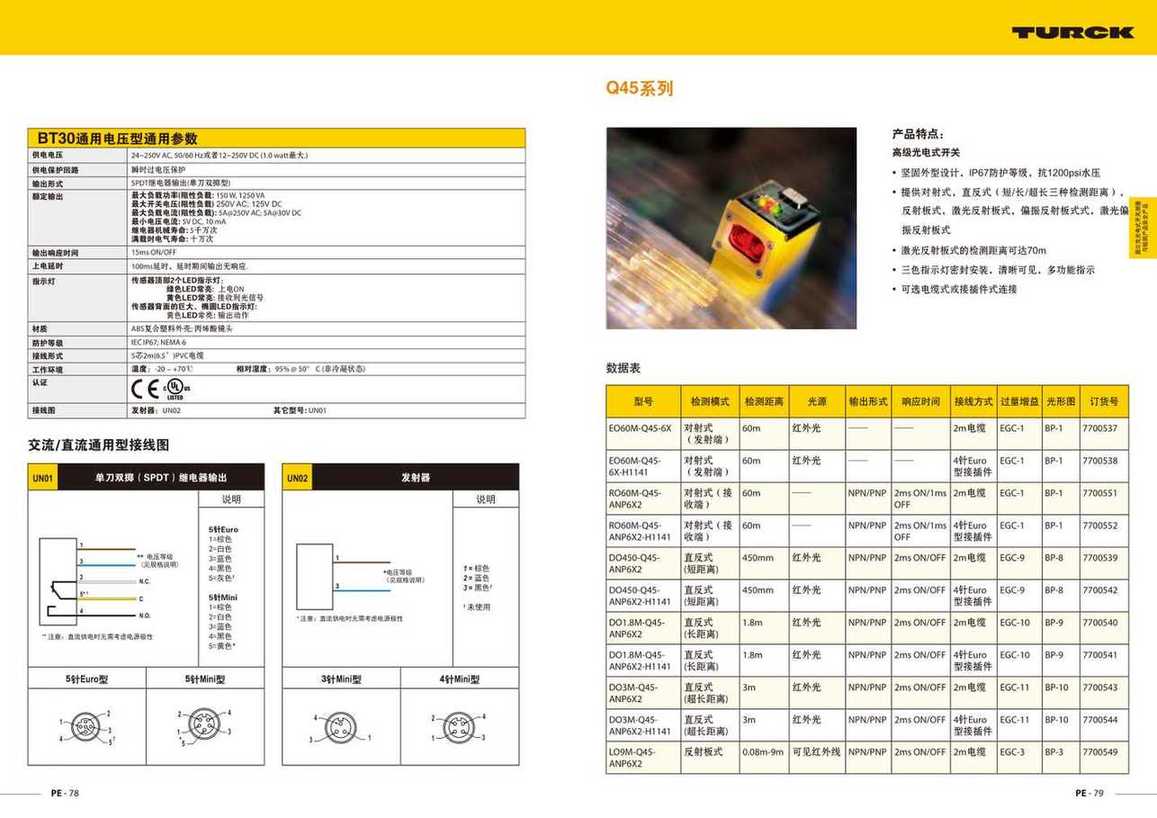

BT30通用电压型通用参数供电电压24~250V AC, 50/60 Hz或者12~250V DC (1.0 watt最大.)供电保护回路瞬时过电压保护Q45系列输出形式额定输出输出响应时间上电延时指示灯材质防护等级接线形式工作环境认证SPDT继电器输出(单刀双掷型) 最大负载功率(阻性负载: 150 W, 1250 VA最大开关电压(阻性负载) 250V AC; 125V DC最大负载电流(阻性负载): 5A@250V AC; 5A@30V DC最小电压电流: 5V DC, 10 mA继电器机械寿命: 5千万次满载时电气寿命: 十万次15ms ON/OFF100ms延时，延时期间输出无响应.传感器顶部2个LED指示灯：绿色LED常亮: 上电ON黄色LED常亮: 接收到光信号传感器背面的巨大、椭圆LED指示灯:黄色LED常亮: 输出动作ABS复合塑料外壳; 丙烯酸镜头IEC IP67; NEMA 65芯2m(6.5’)PVC电缆温度：-20～+70℃相对湿度：95% @ 50° C (非冷凝状态)数据表产品特点：高级光电式开关• 坚固外型设计，IP67防护等级，抗1200psi水压• 提供对射式，直反式（短/长/超长三种检测距离），反射板式，激光反射板式，偏振反射板式式，激光偏振反射板式• 激光反射板式的检测距离可达70m• 三色指示灯密封安装，清晰可见，多功能指示• 可选电缆式或接插件式连接接线图发射器：UN02其它型号: UN01交流/直流通用型接线图UN01单刀双掷（SPDT）继电器输出UN02发射器1325* †4N.C.CN.O.** 说明5针Euro1=棕色2=白色3=蓝色4=黑色5=灰色†5针Mini1=棕色2=白色3=蓝色4=黑色5=黄色*说明1 = 棕色2 = 蓝色3 = 黑色†† 未使用13* 5针Euro型5针Mini型3针Mini型4针Mini型14235†21*5434312143型号检测模式 检测距离光源输出形式 响应时间 接线方式 过量增益 光形图 订货号EO60M-Q45-6X 对射式60m红外光————2m电缆 EGC-1BP-17700537（发射端）EO60M-Q45-6X-H1141对射式（发射端）60m红外光————RO60M-Q45-ANP6X2对射式（接收端）60m——NPN/PNP 2ms ON/1ms OFF4针Euro型接插件EGC-1BP-177005382m电缆 EGC-1BP-17700551RO60M-Q45-ANP6X2-H1141对射式（接收端）60m——NPN/PNP 2ms ON/1ms OFF4针Euro型接插件EGC-1BP-17700552DO450-Q45-ANP6X2直反式(短距离)DO450-Q45-ANP6X2-H1141直反式(短距离)DO1.8M-Q45-ANP6X2直反式(长距离)DO1.8M-Q45-ANP6X2-H1141直反式(长距离)450mm 红外光NPN/PNP 2ms ON/OFF 2m电缆 EGC-9BP-87700539450mm 红外光NPN/PNP 2ms ON/OFF 4针EuroEGC-9BP-87700542型接插件1.8m红外光NPN/PNP 2ms ON/OFF 2m电缆 EGC-10BP-977005401.8m红外光NPN/PNP 2ms ON/OFF 4针EuroEGC-10BP-97700541型接插件DO3M-Q45-ANP6X2直反式(超长距离)DO3M-Q45-ANP6X2-H1141直反式(超长距离)3m3m红外光NPN/PNP 2ms ON/OFF 2m电缆 EGC-11BP-107700543红外光NPN/PNP 2ms ON/OFF 4针EuroEGC-11BP-107700544型接插件LO9M-Q45-ANP6X2反射板式0.08m-9m 可见红外线 NPN/PNP 2ms ON/OFF 2m电缆 EGC-3BP-37700549PE - 78PE - 79
