CO10-GV-R60-ANP6X2-H1141简介
M12x 1，4芯针头接插件防护等级IP67开关阀通过 15 圈的电位计可调节通过旋钮可调整亮/暗态使用绿光诊断直角扫描区域与外壳纵向轴有关.显示可90°旋转工作电压:10…30 VDCPNP/NPN 开关输出开关习惯性调整（常开/常闭）
CO10-GV-R60-ANP6X2-H1141规格常用数据
| eCl@ss-Code (V5.1.4): | 27270906 -/- 色标传感器 |
| 关税编号 | 85437090990 |
| 原产国 | CN |
| 重量 | 1 g |
技术数据
| 功能 | 直反式超声笔传感器 |
| 设计 | 方型 |
| 焦距 | 10 mm |
| 发光模式 | 绿 |
| 工作电压 | 10…30 VDC |
| 开关元件功能 | 常开触点 |
| 输出性能 | PNP/NPN |
| 电气连接 | 接插件 |

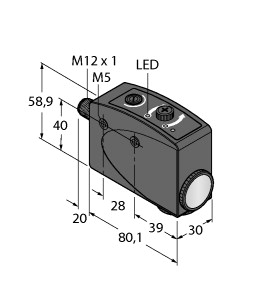

| 接插件型号 | M12 × 1 |
| 外壳材料 | 金属 |
| 外壳材料 | ZN |
| 外壳表面 | 黑色涂层 |
| 最低环境温度 | -10 |
| 最高环境温度 | 55 |
| 防护等级 | IP67 |

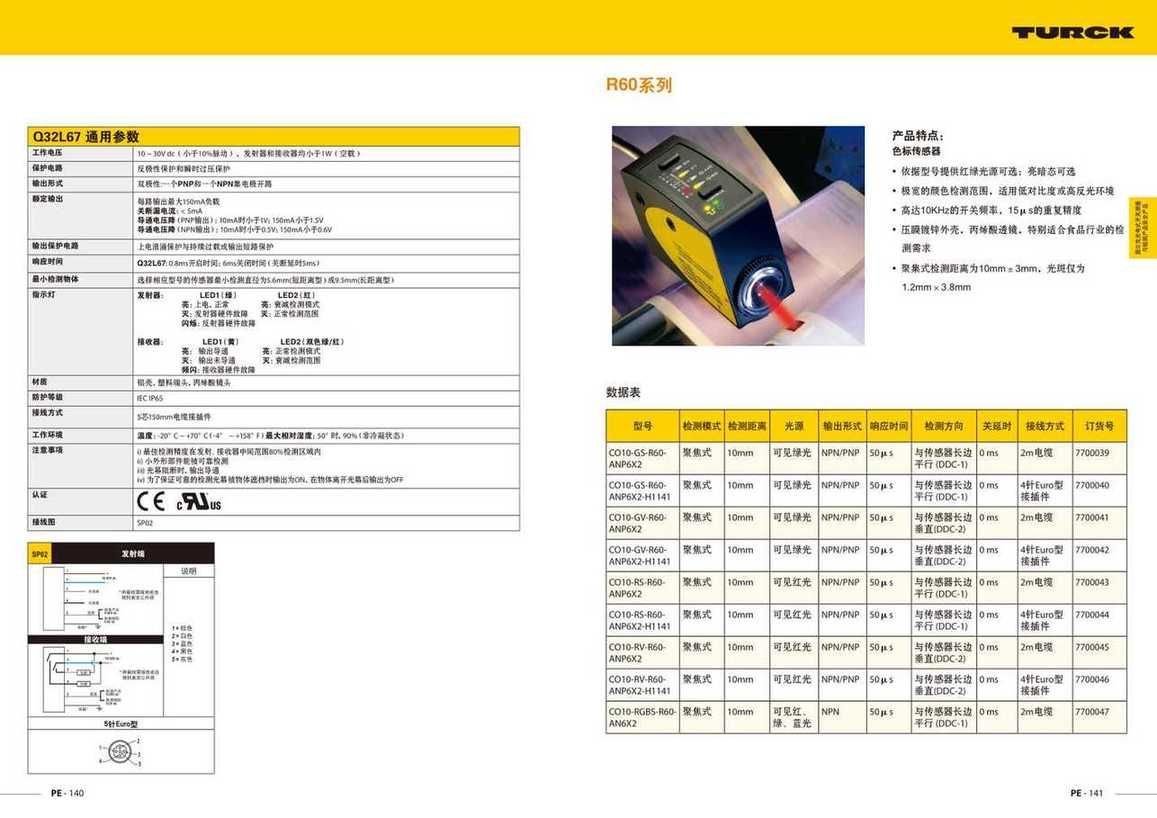

Q32L67 通用参数工作电压10 ~ 30V dc（小于10%脉动），发射器和接收器均小于1W（空载）R60系列反极性保护和瞬时过压保护双极性:一个PNP和一个NPN集电极开路每路输出最大150mA负载关断漏电流：< 5mA导通电压降（PNP输出）：10mA时小于1V；150mA小于1.5V导通电压降（NPN输出）：10mA时小于0.5V；150mA小于0.6V上电浪涌保护与持续过载或输出短路保护Q32L67: 0.8ms开启时间；6ms关闭时间（关断延时5ms）选择相应型号的传感器最小检测直径为5.6mm(短距离型）或9.5mm(长距离型）发射器： LED1（绿） LED2（红） 亮：上电，正常 亮：衰减检测模式 灭：发射器硬件故障 灭：正常检测范围 闪烁：反射器硬件故障接收器： LED1（黄） LED2（双色绿/红） 亮： 输出导通 亮：正常检测模式 灭： 输出未导通 灭：衰减检测范围 频闪：接收器硬件故障铝壳，塑料端头，丙烯酸镜头IEC IP655芯150mm电缆接插件温度：-20°C ~ +70°C（-4° ~ +158°F）最大相对湿度：50°时，90%（非冷凝状态）i) 最佳检测精度在发射、接收器中间范围80%检测区域内ii) 小外形部件能被可靠检测iii) 光幕阻断时，输出导通iv) 为了保证可靠的检测光幕被物体遮挡时输出为ON，在物体离开光幕后输出为OFF保护电路输出形式额定输出输出保护电路响应时间最小检测物体指示灯材质防护等级接线方式工作环境注意事项认证接线图SP02说明1 = 棕色2 = 白色3 = 蓝色4 = 黑色5 = 灰色1324513245SP02发射端* 屏蔽线需接地或连 接到直流公共端+10-30V dc–5-30V dc0-2V dc接收端*+10-30V dc–* 屏蔽线需接地或连 接到直流公共端5-30V dc0-2V dc5针Euro型14235产品特点： 色标传感器• 依据型号提供红绿光源可选；亮暗态可选• 极宽的颜色检测范围，适用低对比度或高反光环境• 高达10KHz的开关频率，15μs的重复精度• 压膜镀锌外壳，丙烯酸透镜，特别适合食品行业的检测需求• 聚集式检测距离为10mm±3mm，光斑仅为1.2mm×3.8mm数据表型号检测模式 检测距离 光源 输出形式 响应时间 检测方向 关延时 接线方式订货号CO10-GS-R60-ANP6X2CO10-GS-R60-ANP6X2-H1141CO10-GV-R60-ANP6X2CO10-GV-R60-ANP6X2-H1141CO10-RS-R60-ANP6X2CO10-RS-R60-ANP6X2-H1141CO10-RV-R60-ANP6X2CO10-RV-R60-ANP6X2-H1141聚焦式 10mm 可见绿光 NPN/PNP 50μs聚焦式 10mm 可见绿光 NPN/PNP 50μs聚焦式 10mm 可见绿光 NPN/PNP 50μs聚焦式 10mm 可见绿光 NPN/PNP 50μs聚焦式 10mm 可见红光 NPN/PNP 50μs聚焦式 10mm 可见红光 NPN/PNP 50μs聚焦式 10mm 可见红光 NPN/PNP 50μs聚焦式 10mm 可见红光 NPN/PNP 50μs与传感器长边平行 (DDC-1)0 ms2m电缆7700039与传感器长边平行 (DDC-1)0 ms4针Euro型接插件7700040与传感器长边垂直(DDC-2)0 ms2m电缆7700041与传感器长边垂直(DDC-2)0 ms4针Euro型接插件7700042与传感器长边平行 (DDC-1)0 ms2m电缆7700043与传感器长边平行 (DDC-1)0 ms4针Euro型接插件7700044与传感器长边垂直(DDC-2)0 ms2m电缆7700045与传感器长边垂直(DDC-2)0 ms4针Euro型接插件7700046CO10-RGBS-R60-AN6X2聚焦式 10mm 可见红、绿、蓝光NPN50μs与传感器长边平行 (DDC-1)0 ms2m电缆7700047PE - 140PE - 141
