EO213M-BT30-6X3-H1151简介
需要接收器，型号RO213m-BT30-ANP6X2 (亮态） 或 RO213m-BT30-RNP6X2 (暗态)可选工作频率LED灯全角度可见LED灯全角度可见可选的工作频率以防止串扰发射光源，可切换工作电压10…30 VDC通过PIN2锁定笔形波束（白针脚）
EO213M-BT30-6X3-H1151规格常用数据
| eCl@ss-Code (V5.1.4): | 27270901 -/-对射式传感器 |
| 关税编号 | 85365019900 |
| 原产国 | US |
| 重量 | 1 g |
技术数据
| 功能 | 对射式传感器（发射器） |
| 设计 | 方型 |
| range_min_mm | 0 |
| 最大检测范围 | 300000 |
| 发光模式 | IR |
| 工作电压 | 10…30 VDC |
| 电气连接 | 接插件 |
| 接插件型号 | M12 × 1 |
| 外壳材料 | 塑料 |
| 外壳材料 | ABS |
| 外壳表面 | 黄 |
| 最低环境温度 | -20 |
| 最高环境温度 | 60 |
| 防护等级 | IP67/IP69K |
| 特殊特性 | 耐冲洗 |

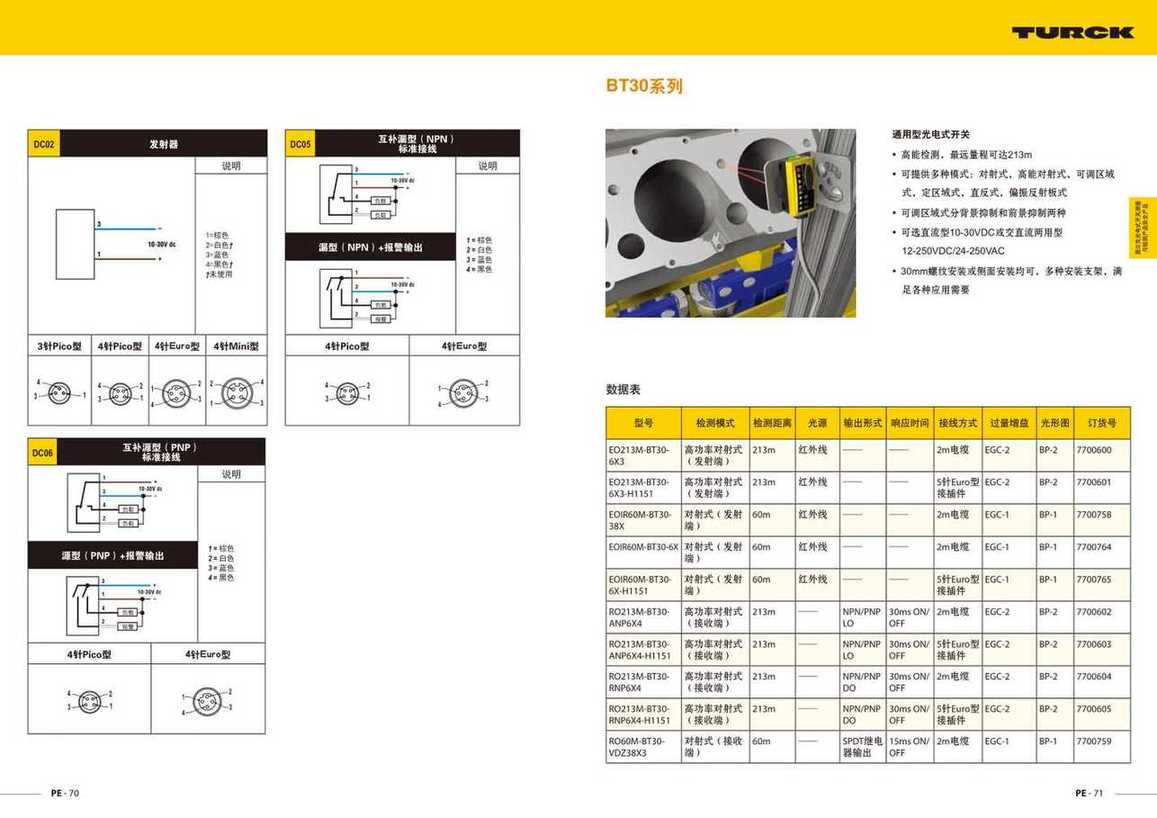

BT30系列DC02发射器DC05互补漏型（NPN）标准接线说明1=棕色2=白色†3=蓝色4=黑色††未使用31–10-30V dc+说明1 = 棕色2 = 白色3 = 蓝色4 = 黑色3142–10-30V dc+漏型（NPN）+报警输出1342–10-30V dc+3针Pico型 4针Pico型 4针Euro型 4针Mini型4针Pico型4针Euro型43431211423214343211423数据表通用型光电式开关• 高能检测，最远量程可达213m• 可提供多种模式：对射式，高能对射式，可调区域式，定区域式，直反式，偏振反射板式• 可调区域式分背景抑制和前景抑制两种• 可选直流型10-30VDC或交直流两用型12-250VDC/24-250VAC• 30mm螺纹安装或侧面安装均可，多种安装支架，满足各种应用需要DC06互补源型（PNP）标准接线1342+10-30V dc–3 Pin 3 Wire源型（PNP）+报警输出1 = Brown3 = Blue4 = Black3142+10-30V dc–说明1 = 棕色2 = 白色3 = 蓝色4 = 黑色4针Pico型4针Euro型43211423型号检测模式 检测距离 光源 输出形式 响应时间 接线方式 过量增益 光形图 订货号EO213M-BT30-6X3高功率对射式（发射端）EO213M-BT30-6X3-H1151高功率对射式（发射端）EOIR60M-BT30-38X对射式（发射端）213m红外线 ————2m电缆 EGC-2BP-27700600213m红外线 ————5针Euro型接插件EGC-2BP-2770060160m红外线 ————2m电缆 EGC-1BP-17700758EOIR60M-BT30-6X 对射式（发射60m红外线 ————2m电缆 EGC-1BP-17700764端）EOIR60M-BT30-6X-H1151对射式（发射端）60m红外线 ————RO213M-BT30-ANP6X4高功率对射式（接收端）213m——NPN/PNP LO30ms ON/OFF5针Euro型接插件EGC-1BP-177007652m电缆 EGC-2BP-27700602RO213M-BT30-ANP6X4-H1151高功率对射式（接收端）213m——NPN/PNP LO30ms ON/OFF5针Euro型接插件EGC-2BP-27700603RO213M-BT30-RNP6X4高功率对射式（接收端）213m——NPN/PNP DO30ms ON/OFF2m电缆 EGC-2BP-27700604RO213M-BT30-RNP6X4-H1151高功率对射式（接收端）213m——NPN/PNP DO30ms ON/OFF5针Euro型接插件EGC-2BP-27700605RO60M-BT30-VDZ38X3对射式（接收端）60m——SPDT继电器输出15ms ON/OFF2m电缆 EGC-1BP-17700759PE - 70PE - 71
