RO2M-Q32L67-ANP6X2-H1151-0.15简介


M12 5针针座带0.15 m线缆防护等级IP65扫描区域67 mm
最小检测距离9.5 mm
工作电压:10…30 VDC可编程连接设计可减少检测范围RO2M-Q32L67-ANP6X2-H1151-0.15规格

常用数据

EAN662488004675
eCl@ss-Code (V5.1.4):27270910 -/- 光学栅格
关税编号85365019900
原产国US
重量244 g

技术数据

功能反光板
设计方型
range_min_mm150
最大检测范围2000
扫描区域67  mm
光学分辨率9.5 mm
工作电压10…30 VDC
开关元件功能常开触点
输出性能PNP/NPN
输出电流（最大）125
电气连接接插件电缆
接插件型号M12 × 1
线缆长度0.150  m
外壳材料金属
外壳材料铝
外壳表面灰
最低环境温度-20
最高环境温度70
防护等级IP65

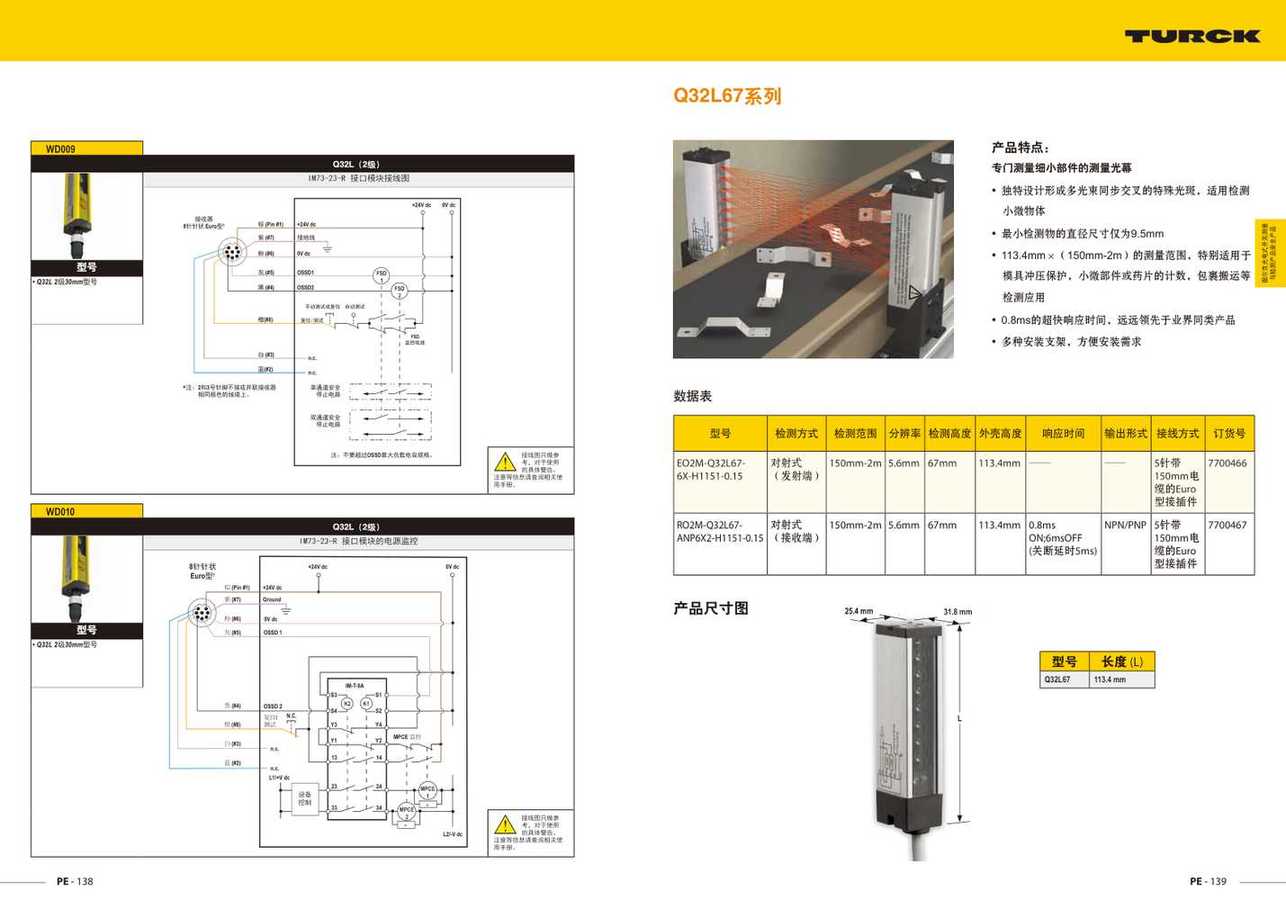

WD009型号• Q32L 2级30mm型号WD010型号• Q32L 2级30mm型号接收器8针针状 Euro型†Q32L（2级）IM73-23-R 接口模块接线图+24V dc0V dc棕 (Pin #1)+24V dc紫 (#7)接地线粉 (#6)0V dc灰 (#5)黑 (#4)OSSD1OSSD2手动测试或复位 自动测试橙(#8)复位/测试FSD1FSD2FSD监控电路白 (#3)蓝(#2)n.c.n.c.*注：2和3号针脚不接或并联接收器 相同颜色的线缆上。 单通道安全停止电路双通道安全停止电路Q32L67系列数据表产品特点：专门测量细小部件的测量光幕• 独特设计形成多光束同步交叉的特殊光斑，适用检测小微物体• 最小检测物的直径尺寸仅为9.5mm• 113.4mm×（150mm-2m）的测量范围，特别适用于模具冲压保护，小微部件或药片的计数，包裹搬运等检测应用• 0.8ms的超快响应时间，远远领先于业界同类产品• 多种安装支架，方便安装需求注：不要超过OSSD最大负载电容规格。 !接线图只做参考，对于使用的具体警告、注意等信息请查阅相关使用手册。 EO2M-Q32L67-6X-H1151-0.15对射式（发射端）150mm-2m 5.6mm 67mm113.4mm ————77004665针带150mm电缆的Euro型接插件型号检测方式 检测范围 分辨率 检测高度 外壳高度 响应时间 输出形式 接线方式 订货号Q32L（2级）IM73-23-R 接口模块的电源监控RO2M-Q32L67-ANP6X2-H1151-0.15对射式（接收端）150mm-2m 5.6mm 67mm113.4mm 0.8msNPN/PNP 5针带7700467ON;6msOFF(关断延时5ms)150mm电缆的Euro型接插件产品尺寸图25.4 mm31.8 mm型号 长度 (L)Q32L67113.4 mmL8Euro†+24V dc0V dc棕 (Pin #1)+24V dc紫 (#7)Ground粉 (#6)灰 (#5)0V dcOSSD 1黑 (#4)橙 (#8)白 (#3)蓝 (#2)OSSD 2复位/测试N.C.n.c.n.c.L1/+V dcIM-T-9AK2K1S1S2Y4Y2142434S3S4Y3Y1132333MPCE 监控MPCE1*MPCE2*L2/-V dc!接线图只做参考，对于使用的具体警告、注意等信息请查阅相关使用手册。 PE - 138PE - 139
