FCS-G1/2A4P-VRX/24VDC简介


液体介质传感器量热原理电位计调节通过LED灯带指示状态
5线直流, 19.2…28.8 VDC可转换触点,继电器输出电缆设备FCS-G1/2A4P-VRX/24VDC规格

常用数据

EAN4047101171969
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量528 g

技术数据

功能流量报警
设计浸入式
过程连接G 1/2”
介质液体
检测类型热式
工作电压19.2…28.8 VDC
开关元件功能互补触点
输出性能继电器输出
电气连接线缆
线缆长度2.0  m
探头材料不锈钢
外壳材料塑料
外壳材料PBT
介质温度（最低）-20
介质温度（最高）80
防护等级IP68

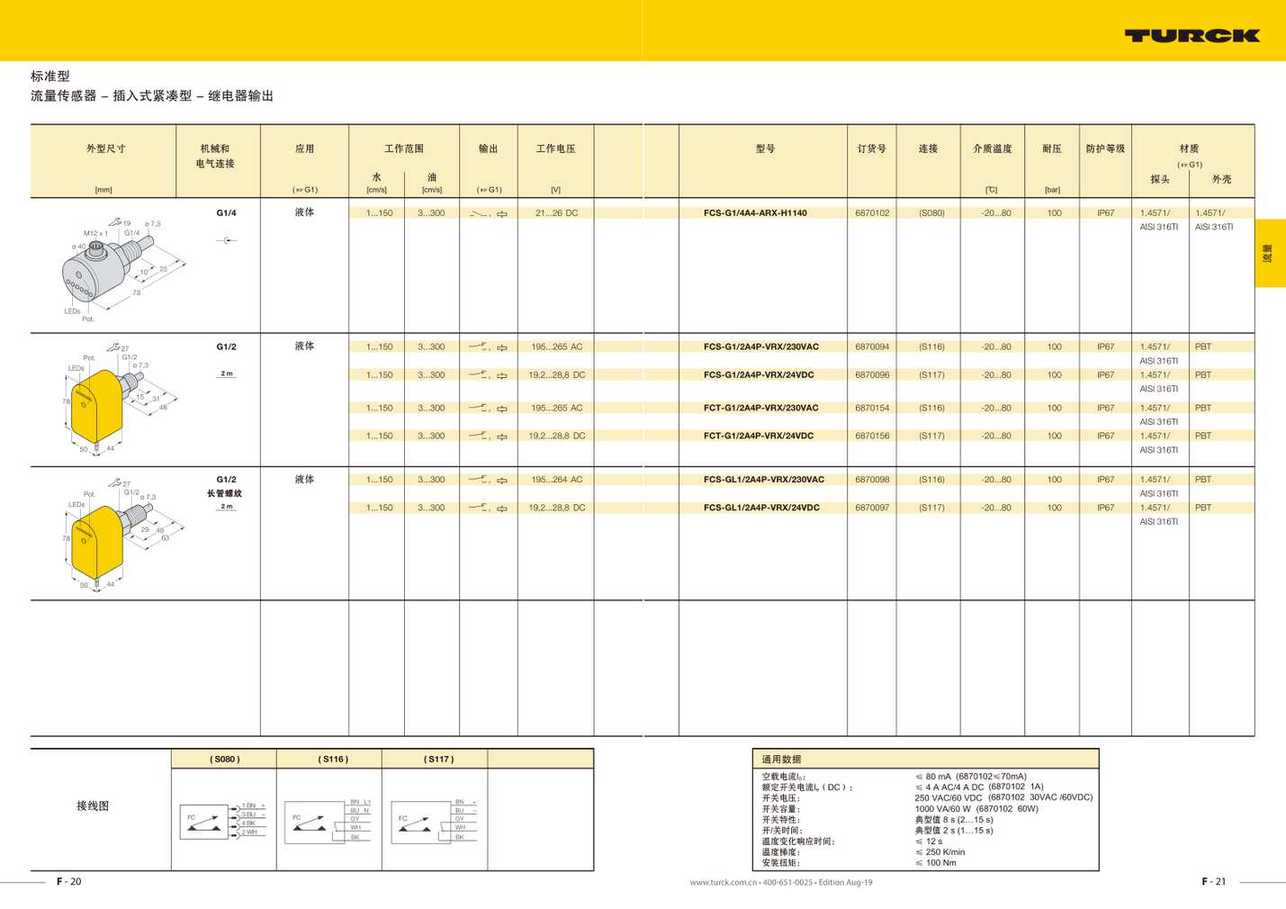

标准型流量传感器 - 插入式紧凑型 - 继电器输出外型尺寸[mm]机械和电气连接G1/4应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[cm/s]油[cm/s]( G1)[V][℃]1...1503...300,21...26 DCFCS-G1/4A4-ARX-H11406870102(S080)-20...80G1/2液体1...1503...300195...265 ACFCS-G1/2A4P-VRX/230VAC6870094(S116)-20...801...1503...30019,2...28,8 DCFCS-G1/2A4P-VRX/24VDC6870096(S117)-20...801...1503...300195...265 ACFCT-G1/2A4P-VRX/230VAC6870154(S116)-20...801...1503...30019,2...28,8 DCFCT-G1/2A4P-VRX/24VDC6870156(S117)-20...80G1/2长管螺纹液体1...1503...3001...1503...300,,195...264 AC19,2...28,8 DCFCS-GL1/2A4P-VRX/230VAC6870098(S116)-20...80FCS-GL1/2A4P-VRX/24VDC6870097(S117)-20...80( S080 )( S116 )( S117 )接线图FC+–1 BN3 BU4 BK2 WHFCF - 20F20通用数据空载电流I0：额定开关电流Ie（DC）：开关电压：开关容量：开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：(6870102≤70mA)(6870102 1A)(6870102 30VAC /60VDC)(6870102 60W)≤ 80 mA≤ 4 A AC/4 A DC250 VAC/60 VDC1000 VA/60 W典型值 8 s (2…15 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 Nm[bar]100100100100100100100材质( G1)探头外壳流量IP671.4571/1.4571/AISI 316TIAISI 316TIIP671.4571/PBTAISI 316TIIP671.4571/PBTAISI 316TIIP671.4571/PBTAISI 316TIIP671.4571/PBTAISI 316TIIP671.4571/PBTAISI 316TIIP671.4571/PBTAISI 316TIF - 21F21
