FCS-HA2P-LIX-H1141/AL115简介
气体监测流量传感器热式功能原理电位计调节通过LED显示流量状态探头长度115 mm3线直流，19.2…28.8 VDC4…20 mA模拟量输出接插件装置，M12 × 1
FCS-HA2P-LIX-H1141/AL115规格常用数据
| EAN | 4047101175226 |
| eCl@ss-Code (V5.1.4): | 27273190 -/- 流量计 (不分类) |
| 关税编号 | 90261021000 |
| 原产国 | DE |
| 重量 | 583 g |
技术数据
| 功能 | 流量报警 |
| 设计 | 浸入式 |
| 过程连接 | G 1”内螺纹DIN 3852 |
| 介质 | 气体 |
| 检测类型 | 热式 |
| 工作电压 | 19.2…28.8 VDC |
| 输出性能 | 模拟量输出 |
| 输出电流（最小） | 4 |
| 输出电流（最大） | 20 |
| 电气连接 | 接插件 |
| 接插件型号 | M12 × 1 |
| 探头材料 | 不锈钢 |
| 外壳材料 | 塑料 |
| 外壳材料 | PBT |
| 介质温度（最低） | -20 |
| 介质温度（最高） | 80 |
| 防护等级 | IP67 |
| 认证 | UL |

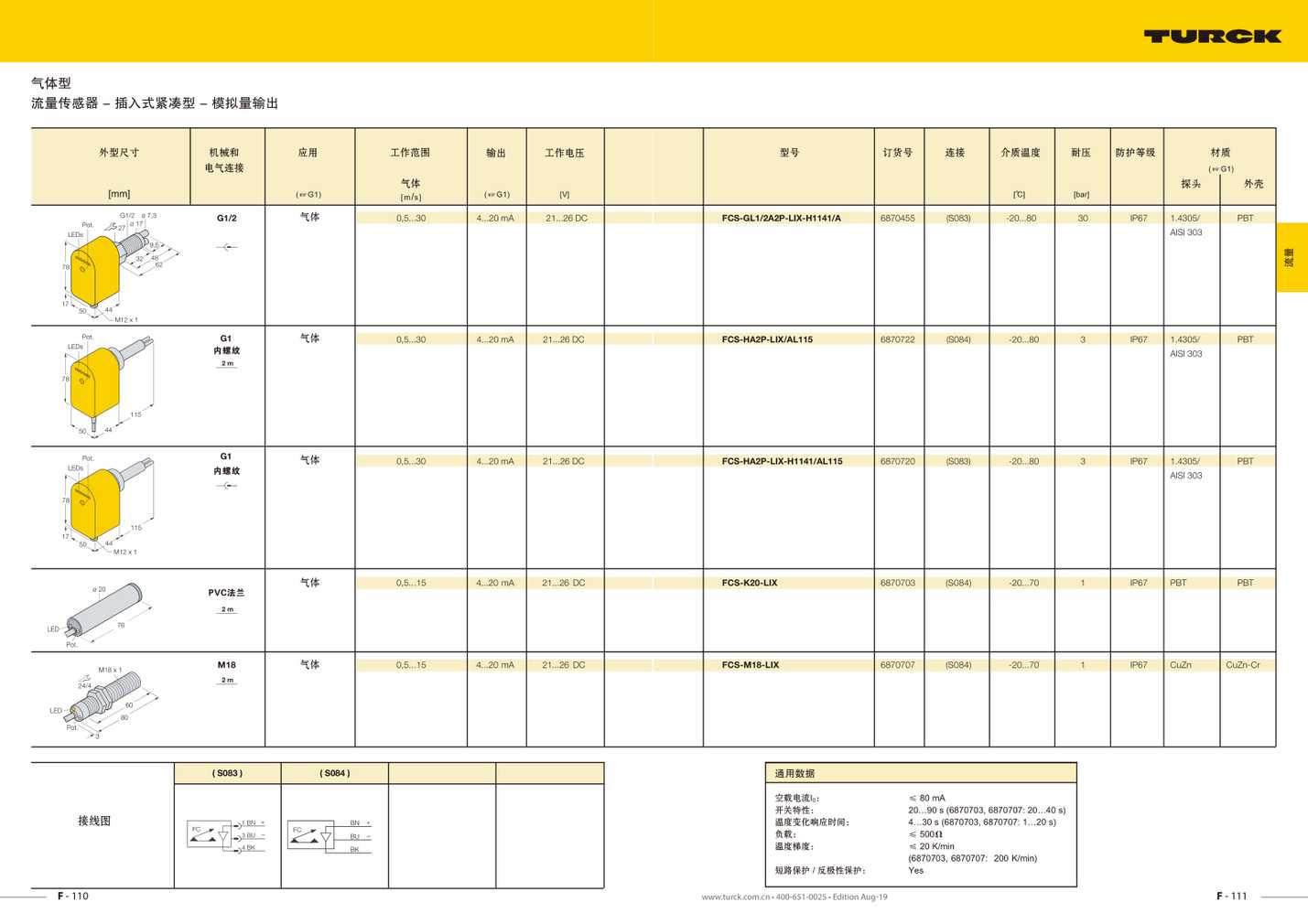

气体型流量传感器 - 插入式紧凑型 - 模拟量输出外型尺寸[mm]机械和电气连接G1/2G1内螺纹G1内螺纹PVC法兰应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)气体气体[ m/s ]( G1)[V][℃]0,5...304...20 mA21...26 DCFCS-GL1/2A2P-LIX-H1141/A6870455(S083)-20...80[bar]30材质( G1)探头外壳流量IP671.4305/AISI 303PBT气体0,5...304...20 mA21...26 DCFCS-HA2P-LIX/AL1156870722(S084)-20...803IP67气体0,5...304...20 mA21...26 DCFCS-HA2P-LIX-H1141/AL1156870720(S083)-20...803IP671.4305/AISI 303PBT1.4305/AISI 303PBT气体0,5...154...20 mA21...26 DCFCS-K20-LIX6870703(S084)-20...70M18气体0,5...154...20 mA21...26 DCFCS-M18-LIX6870707(S084)-20...7011IP67PBTPBTIP67CuZnCuZn-Cr( S083 )( S084 )接线图F - 110F110通用数据空载电流I0：开关特性：温度变化响应时间：负载：温度梯度：短路保护 / 反极性保护：≤ 80 mA20…90 s (6870703, 6870707: 20…40 s)4…30 s (6870703, 6870707: 1…20 s)≤ 500Ω≤ 20 K/min(6870703, 6870707: 200 K/min)YesF - 111F111
