FCI-D04A4P-ARX-H1140简介
液体监测流量传感器热式功能原理电位计调节通过LED显示流量状态工作范围0.01 … 1 l/min4线直流, 21.6…26.4 VDC常开触点，继电器输出M12快速插头
FCI-D04A4P-ARX-H1140规格常用数据
| EAN | 4047101174649 |
| eCl@ss-Code (V5.1.4): | 27273190 -/- 流量计 (不分类) |
| 关税编号 | 90261021000 |
| 原产国 | DE |
| 重量 | 335 g |
技术数据
| 功能 | 流量报警 |
| 设计 | 内联 |
| 过程连接 | G 1/4” |
| 介质 | 液体 |
| 检测类型 | 热式 |
| 工作电压 | 21.6…26.4 VDC |
| 开关元件功能 | 常开触点 |
| 输出性能 | 继电器输出 |
| 电气连接 | 接插件 |
| 接插件型号 | M12 × 1 |
| 探头材料 | 不锈钢 |
| 外壳材料 | 塑料 |
| 外壳材料 | PBT |
| 介质温度（最低） | 0 |
| 介质温度（最高） | 80 |
| 最低环境温度 | 0 |
| 最高环境温度 | 60 |
| 防护等级 | IP67 |
| 认证 | UL |

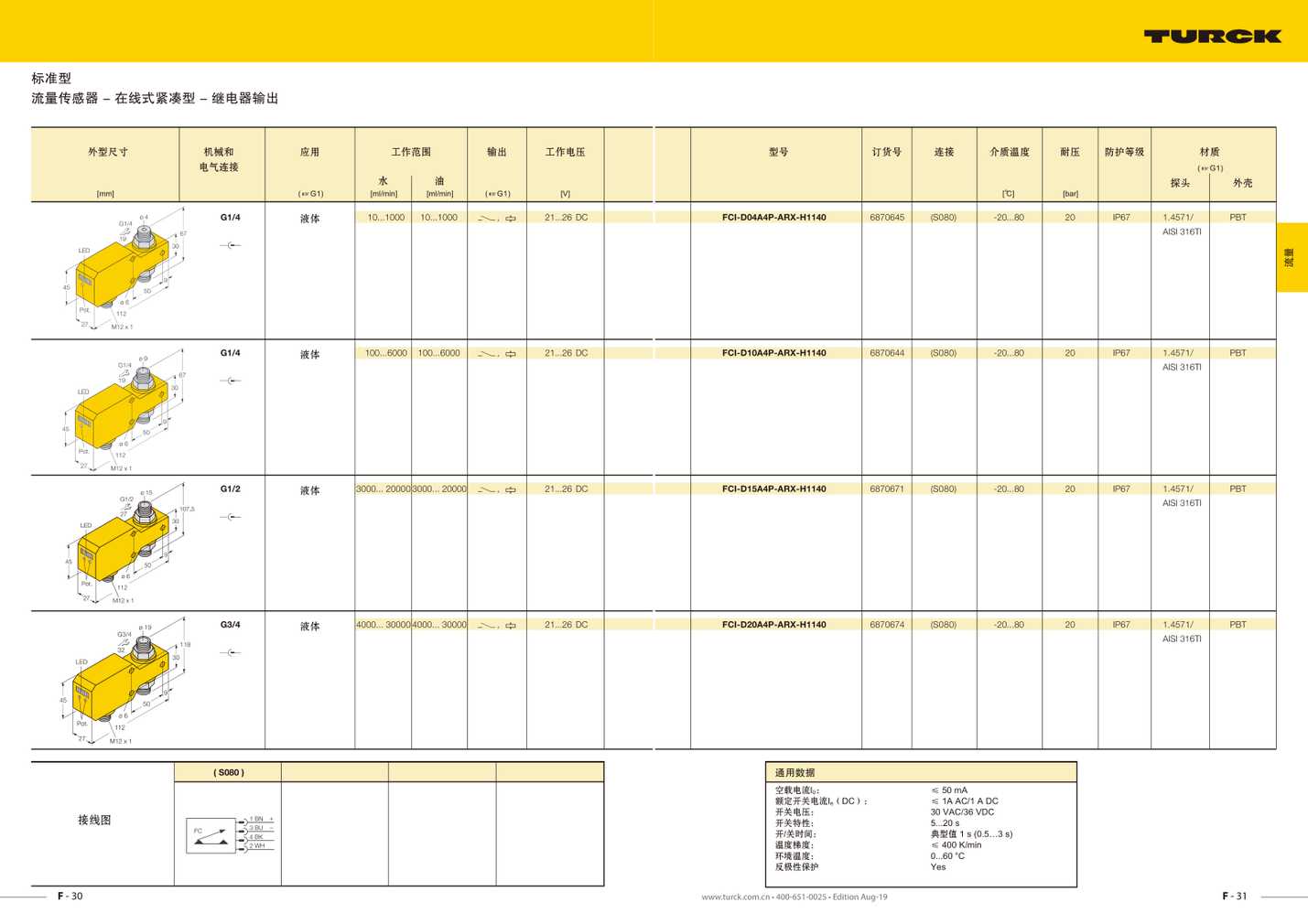

标准型流量传感器 - 在线式紧凑型 - 继电器输出外型尺寸[mm]机械和电气连接G1/4应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[ml/min]油[ml/min]( G1)[V][℃]10...100010...100021...26 DCFCI-D04A4P-ARX-H11406870645(S080)-20...80[bar]20材质( G1)探头外壳流量IP671.4571/AISI 316TIPBTG1/4液体100...6000100...600021...26 DCFCI-D10A4P-ARX-H11406870644(S080)-20...8020IP67G1/2液体3000... 20000 3000... 2000021...26 DCFCI-D15A4P-ARX-H11406870671(S080)-20...8020IP67G3/4液体4000... 30000 4000... 3000021...26 DCFCI-D20A4P-ARX-H11406870674(S080)-20...8020IP67( S080 )FC+–1 BN3 BU4 BK2 WH接线图F - 30F30通用数据空载电流I0：额定开关电流Ie（DC）：开关电压：开关特性：开/关时间：温度梯度：环境温度：反极性保护≤ 50 mA≤ 1A AC/1 A DC30 VAC/36 VDC5...20 s典型值 1 s (0.5…3 s)≤ 400 K/min0...60 °CYes1.4571/AISI 316TIPBT1.4571/AISI 316TIPBT1.4571/AISI 316TIPBTF - 31F31
