FCMI-10D08DYA4P-LIUP8X-H1141简介


智能型电磁流量计磁感应原理流量显示与检测3位显示[l/min]检测范围0…5l/min:<+/0.1 l/分钟检测范围5…40 l/min:< 最低值的+/-2%最小电导率> 10 µS/cm (水 > 15 µS/cm)通过按钮设置程序，代码保护
4线直流, 21…26 VDC常开/常闭可编程，PNP输出4…20 mA 线性模拟量输出模拟量输出，量程可自由调节M12快速插头FCMI-10D08DYA4P-LIUP8X-H1141规格

常用数据

EAN4047101174366
eCl@ss-Code (V5.1.4):27200401 -/- 流量计（电磁式）
关税编号90261021000
原产国DE
重量762 g

技术数据

功能流速测量
设计内联
过程连接用于管道 Ø 10 × 1 (EN10305-1)的压力接头
介质液体
检测类型磁感应式传感器
工作电压21.6…26.4 VDC
开关元件功能NC/NO可编程
输出性能PNP/模拟量输出
输出电流（最小）4
输出电流（最大）20
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢/塑料
外壳材料塑料
外壳材料PBT
介质温度（最低）5
介质温度（最高）60
最低环境温度0
最高环境温度60
防护等级IP65

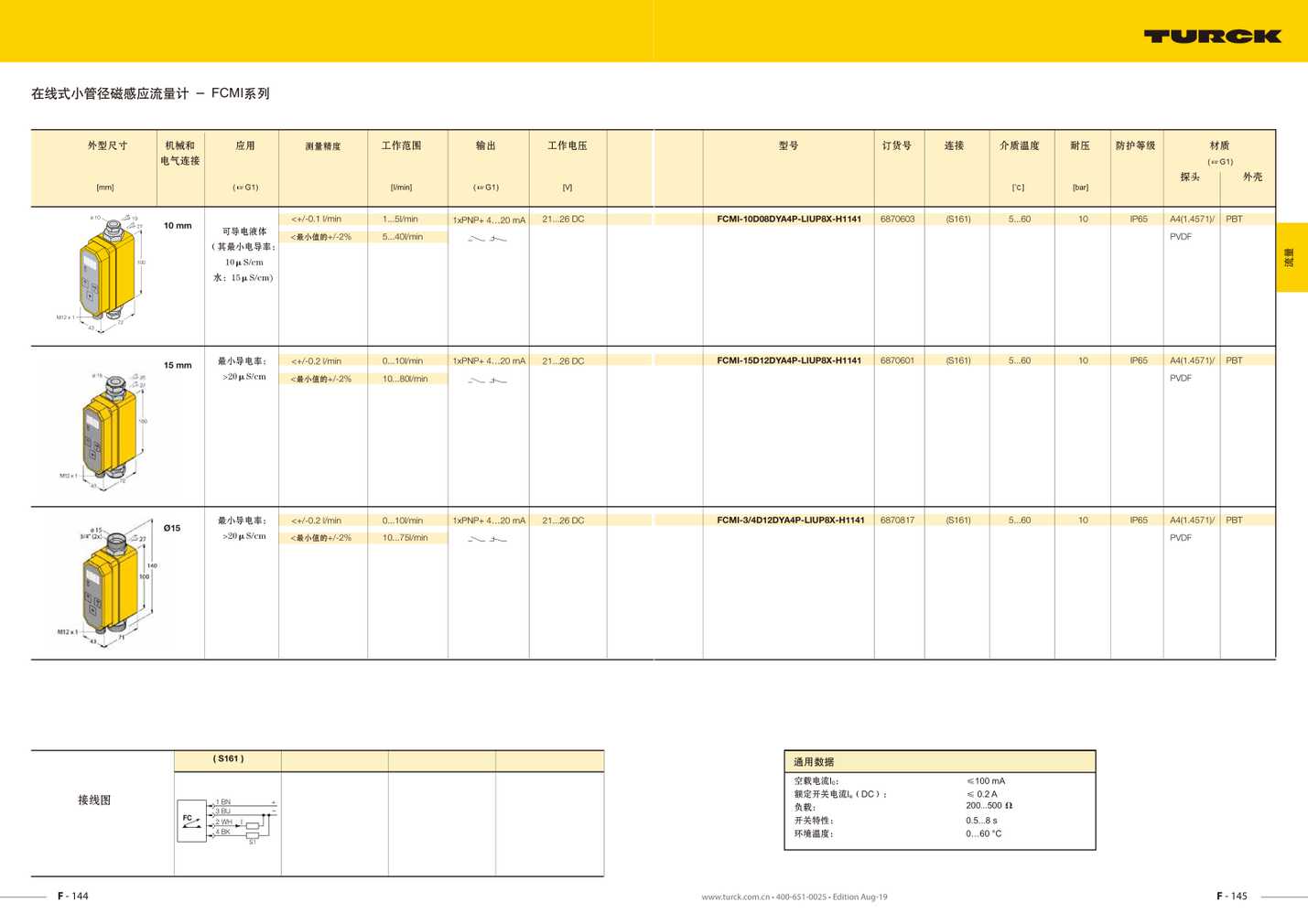

在线式小管径磁感应流量计 - FCMI系列外型尺寸机械和电气连接应用测量精度工作范围输出工作电压型号订货号连接介质温度耐压防护等级材质( G1)探头外壳[mm]( G1)[I/min]( G1)[V][℃][bar]<+/-0.1 l/min1...5l/min1xPNP+ 4…20 mA21...26 DCFCMI-10D08DYA4P-LIUP8X-H11416870603(S161)5...6010IP65A4(1.4571)/PBT<最小值的+/-2%5...40l/minPVDF10 mm可导电液体（其最小电导率：10μS/cm水：15μS/cm)流量15 mmØ15最小导电率：<+/-0.2 l/min0...10l/min1xPNP+ 4…20 mA21...26 DCFCMI-15D12DYA4P-LIUP8X-H11416870601(S161)5...6010IP65A4(1.4571)/PBT>20μS/cm<最小值的+/-2...80l/minPVDF最小导电率：<+/-0.2 l/min0...10l/min1xPNP+ 4…20 mA21...26 DCFCMI-3/4D12DYA4P-LIUP8X-H11416870817(S161)5...6010IP65A4(1.4571)/PBT>20μS/cm<最小值的+/-2...75l/minPVDF( S161 )接线图F - 144F138通用数据空载电流I0：额定开关电流Ie（DC）：负载：开关特性：环境温度：≤100 mA≤ 0.2 A200...500 Ω0.5...8 s0…60 °CF - 145F139
