FCI-TCD04A4P-AP8X-H1141简介


液体监测流量传感器热式功能原理电位计调节通过LED显示流量状态
工作范围1…200 ml/min机械连接：4 mm管
3线直流，19.2…28.8 VDC常开触点，PNP输出接插件装置，M12 × 1FCI-TCD04A4P-AP8X-H1141规格

常用数据

EAN4047101174755
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量360 g

技术数据

功能流量报警
设计内联
过程连接4 mm螺纹
介质液体
检测类型热式
工作电压19.2…28.8 VDC
开关元件功能常开触点
输出性能PNP
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢
外壳材料塑料
外壳材料PBT
介质温度（最低）0
介质温度（最高）60
最低环境温度0
最高环境温度60
防护等级IP67
认证UL

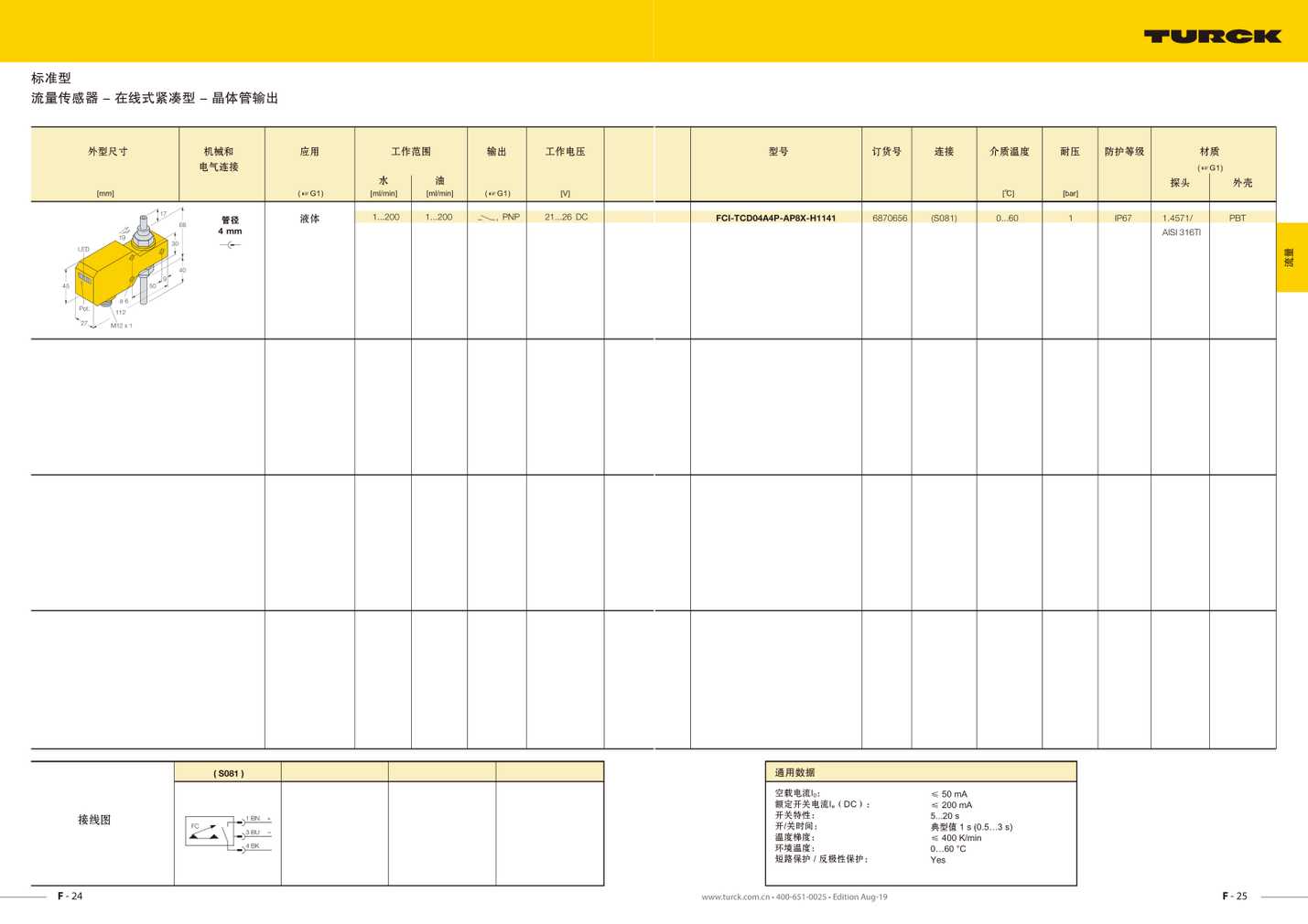

标准型流量传感器 - 在线式紧凑型 - 晶体管输出外型尺寸[mm]机械和电气连接管径4 mm应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[ml/min]油[ml/min]( G1)[V][℃]1...2001...20021...26 DCFCI-TCD04A4P-AP8X-H11416870656(S081)0...60[bar]1材质( G1)探头外壳流量IP671.4571/PBTAISI 316TI( S081 )接线图F - 24F24通用数据空载电流I0：额定开关电流Ie（DC）：开关特性：开/关时间：温度梯度：环境温度：短路保护 / 反极性保护：≤ 50 mA≤ 200 mA5...20 s典型值 1 s (0.5…3 s)≤ 400 K/min0…60 °CYesF - 25F25
卫生型流量传感器 - 在线式紧凑型 - 晶体管输出机械和电气连接三爪卡盘DN 10管径4 mm( S081 )外型尺寸[mm]接线图F - 52F52应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)流体水[ml/min]油[ml/min]( G1)[V][℃]100...6000100...600021...26 DCFCI-34D10A4P-AP8X-H11416870627(S081)-20...80[bar]16材质( G1)探头外壳流量IP671.4404/PBTAISI 316L流体1...2001...20021...26 DCFCI-TCD04A4P-AP8X-H11416870656(S081)0...601IP671.4571/PBTAISI 316TI通用数据空载电流I0：额定开关电流Ie（DC）：开关特性：开/关时间：温度梯度：环境温度：短路保护 / 反极性保护：≤ 50 mA200 mA5...20 s 典型值 1 s (0.5…3 s)≤ 400 K/min0...60 °CYesF - 53F53
