PT400R-2104-U1-H1143简介


用于移动液压应用全焊接金属测量元件非密封带压力端孔设计紧凑坚固出色的EMC特性卓越的精度和长期稳定性Kfz-Norm ISO 16750
压力范围0…400 bar（相对值）
12…33 VDC模拟输出0…10 V
工艺连接件，G1/4″外螺纹（后密封），符合DIN EN ISO 1179-2标准，带FPM异型密封圈接插件装置，M12 × 1PT400R-2104-U1-H1143规格

常用数据

EAN4047101492668
eCl@ss-Code (V5.1.4):27200614 -/-压力传感器
关税编号90262020000
原产国CH
重量99 g

技术数据

设计不带显示
过程连接G1/4″外螺纹（后密封），符合DIN EN ISO 1179-2标准，带FPM异型密封圈
压力类型相对压力
压力范围（最小值）0
压力范围（最大值）400
压力范围（最小值）0
压力范围（最大值）5801.51
工作电压12…33 VDC
电气输出电压输出（3线）
输出电压（最小）0
输出电压（最大）10
电气连接接插件
接插件型号M12 × 1
外壳材料不锈钢/塑料
外壳材料1.4404 (AISI 316L)/聚芳基酰胺50 % GF UL 94 V-0
压力传感器材质不锈钢1.4404（AISI 316L）
介质温度（最低）-40
介质温度（最高）125
最低环境温度-40
最高环境温度100
防护等级IP69K

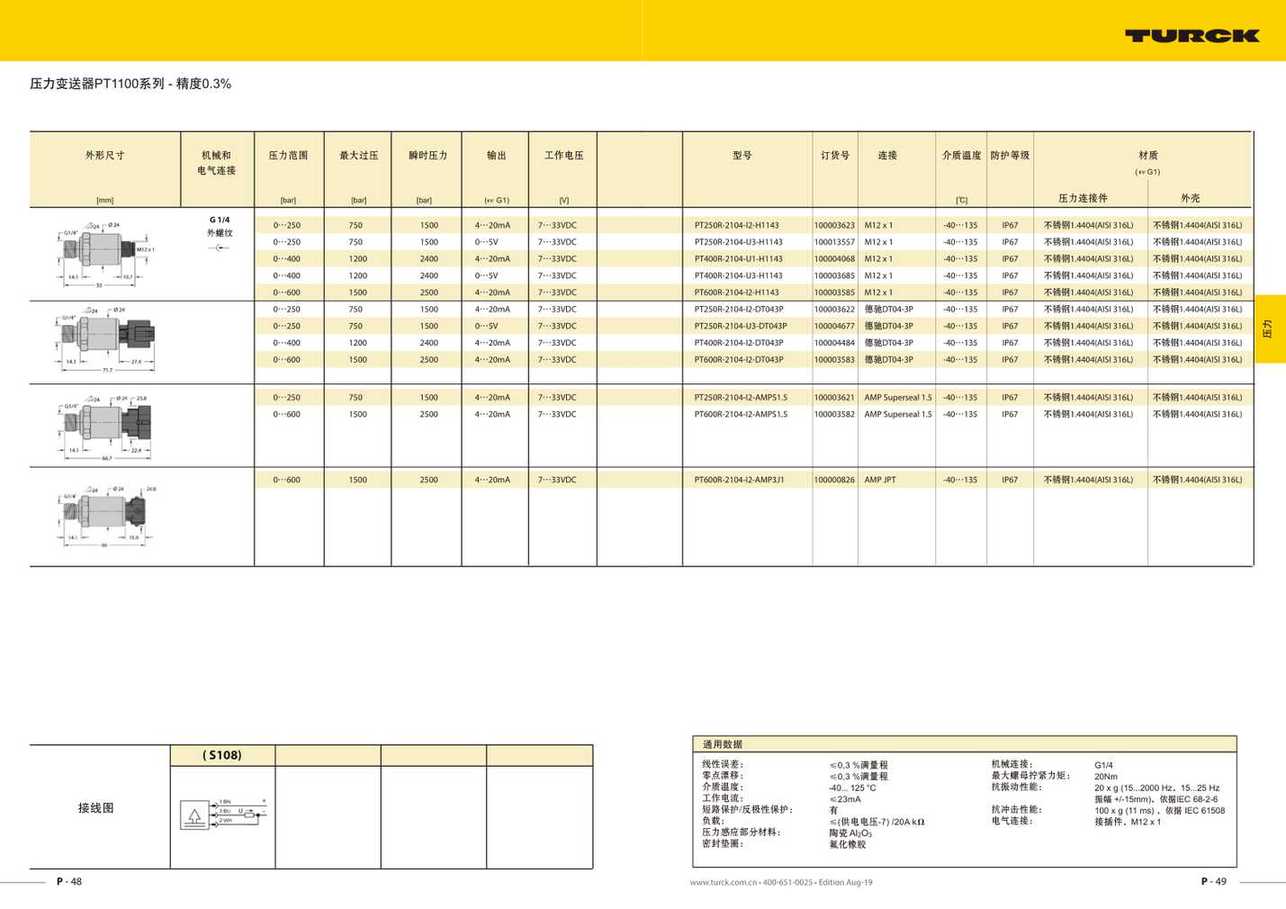

压力变送器PT1100系列 - 精度0.3%外形尺寸[mm]机械和电气连接G 1/4G 1/4外螺纹内螺纹压力范围最大过压瞬时压力输出工作电压型号订货号连接介质温度 防护等级材质( G1)[bar]0…2500…2500…4000…4000…6000…2500…2500…4000…6000…2500…600[bar]750750120012001500750750120015007501500[bar]( G1)[V]150015002400240025001500150024002500150025004…20mA7…33VDC0…5V7…33VDC4…20mA7…33VDC0…5V7…33VDC4…20mA7…33VDC4…20mA7…33VDC0…5V7…33VDC4…20mA7…33VDC4…20mA7…33VDC4…20mA7…33VDC4…20mA7…33VDCPT250R-2104-I2-H1143100003623 M12 x 1PT250R-2104-U3-H1143100013557 M12 x 1PT400R-2104-U1-H1143100004068 M12 x 1PT400R-2104-U3-H1143100003685 M12 x 1PT600R-2104-I2-H1143100003585 M12 x 1PT250R-2104-I2-DT043P100003622 德驰DT04-3PPT250R-2104-U3-DT043P100004677 德驰DT04-3PPT400R-2104-I2-DT043P100004484 德驰DT04-3PPT600R-2104-I2-DT043P100003583 德驰DT04-3P[℃]-40…135-40…135-40…135-40…135-40…135-40…135-40…135-40…135-40…135PT250R-2104-I2-AMPS1.5100003621 AMP Superseal 1.5-40…135PT600R-2104-I2-AMPS1.5100003582 AMP Superseal 1.5-40…135压力连接件外壳不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)压力不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)IP67IP67IP67IP67IP67IP67IP67IP67IP67IP67IP670…600150025004…20mA7…33VDCPT600R-2104-I2-AMP3J1100000826 AMP JPT-40…135IP67不锈钢1.4404(AISI 316L)不锈钢1.4404(AISI 316L)( S108)接线图P - 48P36通用数据线性误差：零点漂移：介质温度：工作电流：短路保护/反极性保护：负载：压力感应部分材料：密封垫圈：≤0,3 %满量程≤0,3 %满量程-40... 125 °C≤23mA有≤(供电电压-7) /20A kΩ陶瓷 Al2O3氟化橡胶机械连接：最大螺母拧紧力矩：抗振动性能：抗冲击性能：电气连接：G1/420Nm20 x g (15...2000 Hz，15...25 Hz 振幅 +/-15mm)，依据IEC 68-2-6 100 x g (11 ms) ，依据 IEC 61508接插件，M12 x 1P - 49P37
