RU50U-S18-AP8X简介
超声波传感器光滑检测面密封的圆柱形外壳 S18电缆连接，2 m示教范围通过适配器可调温度补偿盲区：5 cm有效距离：50 cm声波锥锥角：±20°PNP开关量输出，常开触点开关转换范围可调
RU50U-S18-AP8X规格常用数据
| EAN | 4047101438079 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- 超声波传感器 |
| 关税编号 | 85365019900 |
| 原产国 | DE |
| 重量 | 112 g |
技术数据
| 功能 | 接近开关 |
| 工作模式 | 运行时间 |
| 设计 | 螺纹 |
| 结构尺寸 | M18 x 1 |
| 辐射方向 | 直角 |
| range_min_mm | 50 |
| 最大检测范围 | 500 |
| 分辨率 | 0.2 mm |
| 工作电压 | 15…30 VDC |
| 开关元件功能 | 常开触点 |
| 输出性能 | PNP |
| 电气连接 | 线缆 |
| 线缆长度 | 2.0 m |
| 外壳材料 | 塑料 |
| 外壳材料 | LCP |
| 外壳表面 | 黄 |
| 最低环境温度 | -20 |
| 最高环境温度 | 50 |
| 防护等级 | IP67 |
| 认证 | CE认证, cULus |
| 特殊特性 | 紧凑型 |

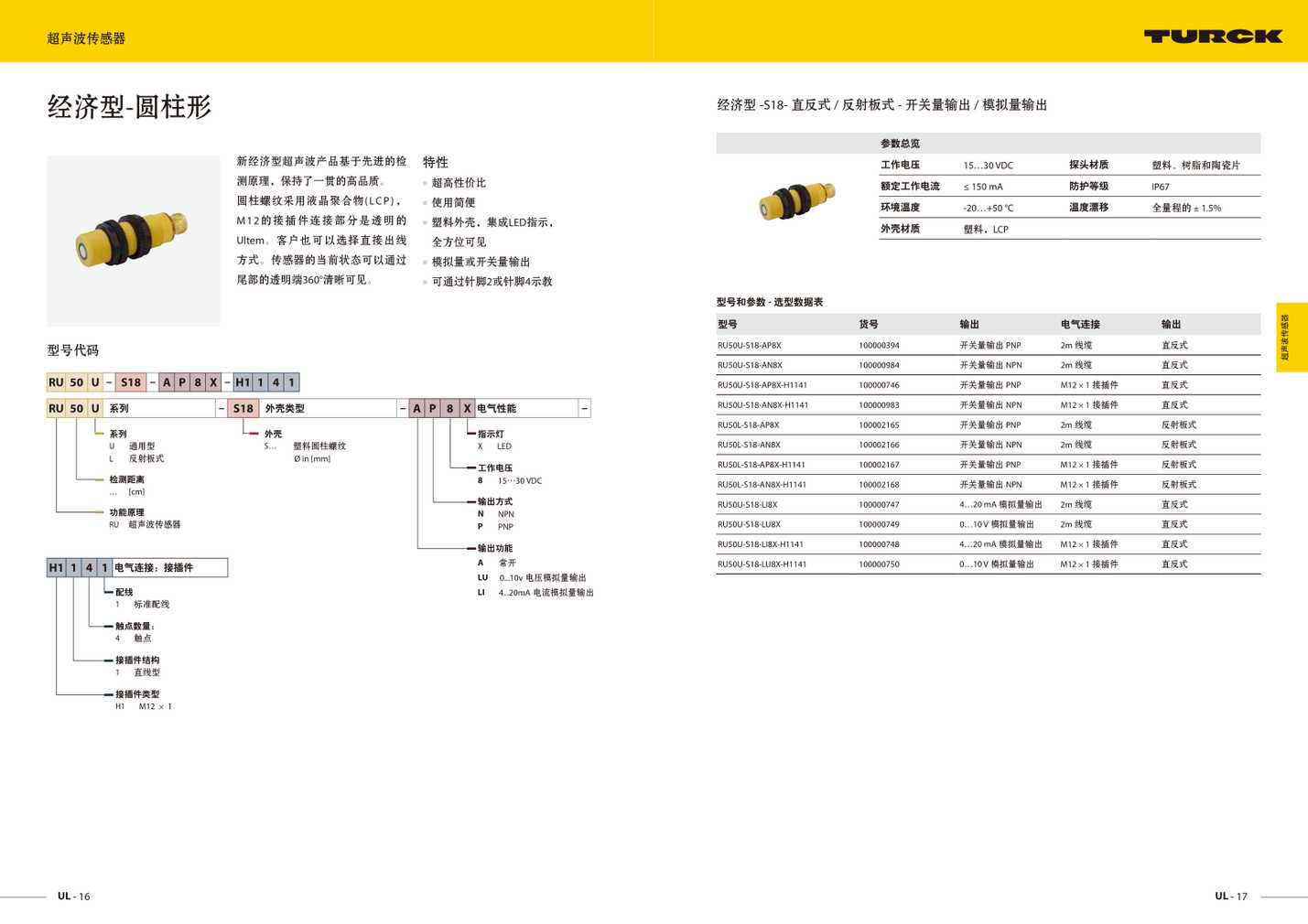

经济型-圆柱形经济型 -S18- 直反式 / 反射板式 - 开关量输出 / 模拟量输出新经济型超声波产品基于先进的检特性测原理，保持了一贯的高品质。
圆柱螺纹采用液晶聚合物( L C P )，超高性价比使用简便M 1 2的 接 插 件 连 接 部 分 是 透 明 的塑料外壳，集成LED指示，Ultem。
客户也可以选择直接出线全方位可见方式。
传感器的当前状态可以通过模拟量或开关量输出尾部的透明端360°清晰可见。
可通过针脚2或针脚4示教参数总览工作电压15…30 VDC额定工作电流≤ 150 mA环境温度外壳材质-20…+50 °C塑料，LCP探头材质防护等级温度漂移塑料、树脂和陶瓷片IP67全量程的±1.5%型号代码RU 50 U - S18 - A P 8 X - H1 1 4 1RU 50 U 系列- S18 外壳类型- A P 8 X 电气性能-型号和参数 - 选型数据表型号RU50U-S18-AP8XRU50U-S18-AN8X货号100000394100000984输出电气连接开关量输出 PNP2m 线缆开关量输出 NPN2m 线缆RU50U-S18-AP8X-H1141100000746开关量输出 PNPM12×1 接插件RU50U-S18-AN8X-H1141100000983开关量输出 NPNM12×1 接插件外壳S… 塑料圆柱螺纹 Ø in [mm]指示灯X LED工作电压8 15…30 VDC输出方式N NPN P PNP输出功能A 常开LU 0...10v 电压模拟量输出LI 4...20mA 电流模拟量输出RU50L-S18-AP8XRU50L-S18-AN8XRU50L-S18-AP8X-H1141RU50L-S18-AN8X-H1141RU50U-S18-LI8XRU50U-S18-LU8XRU50U-S18-LI8X-H1141RU50U-S18-LU8X-H1141100002165100002166100002167100002168100000747100000749100000748100000750系列U 通用型L 反射板式检测距离… [cm]功能原理RU 超声波传感器H1 1 4 1 电气连接：接插件配线1 标准配线触点数量：4 触点接插件结构1 直线型接插件类型H1 M12 × 1输出直反式直反式直反式直反式反射板式反射板式开关量输出 PNP2m 线缆开关量输出 NPN2m 线缆开关量输出 PNPM12×1 接插件反射板式开关量输出 NPNM12×1 接插件反射板式4…20 mA 模拟量输出2m 线缆0…10 V 模拟量输出2m 线缆4…20 mA 模拟量输出M12×1 接插件0…10 V 模拟量输出M12×1 接插件直反式直反式直反式直反式UL - 16UL - 17
