RU300-T30-LI26X3简介


外型紧凑设计线缆，4芯，2 m
模拟输出4…20 mA可调整响应时间完全温度补偿
通过示教按钮可以调节测量范围RU300-T30-LI26X3规格

常用数据

eCl@ss-Code (V5.1.4):27272803 -/- 超声波传感器
关税编号85365080900
原产国CN
重量1 g

技术数据

功能直反式超声波传感器
设计螺纹
range_min_mm400
最大检测范围3000
工作电压10…30 VDC
输出性能模拟量输出
输出电流（最小）4
输出电流（最大）20
电气连接线缆
线缆长度2.0  m
外壳材料塑料
外壳材料涤纶
最低环境温度-40
最高环境温度70
防护等级IP67
特殊特性按钮

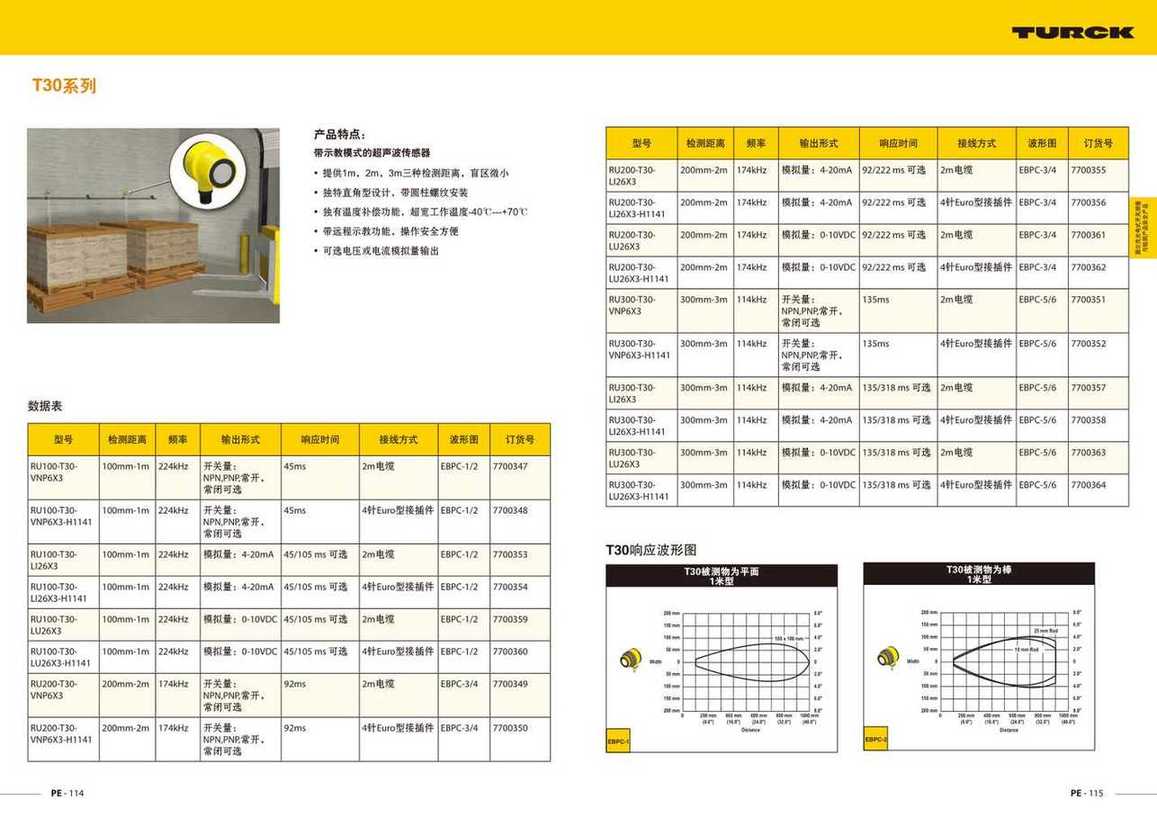

T30系列产品特点：带示教模式的超声波传感器• 提供1m，2m，3m三种检测距离，盲区微小• 独特直角型设计，带圆柱螺纹安装• 独有温度补偿功能，超宽工作温度-40℃---+70℃• 带远程示教功能，操作安全方便• 可选电压或电流模拟量输出数据表型号检测距离频率输出形式响应时间接线方式波形图订货号100mm-1m 224kHz 开关量：45ms2m电缆EBPC-1/27700347NPN,PNP,常开，常闭可选100mm-1m 224kHz 开关量：45ms4针Euro型接插件 EBPC-1/27700348NPN,PNP,常开，常闭可选100mm-1m 224kHz 模拟量：4-20mA 45/105 ms 可选 2m电缆EBPC-1/27700353100mm-1m 224kHz 模拟量：4-20mA 45/105 ms 可选 4针Euro型接插件 EBPC-1/27700354100mm-1m 224kHz 模拟量：0-10VDC 45/105 ms 可选 2m电缆EBPC-1/27700359100mm-1m 224kHz 模拟量：0-10VDC 45/105 ms 可选 4针Euro型接插件 EBPC-1/27700360200mm-2m 174kHz 开关量：92ms2m电缆EBPC-3/47700349NPN,PNP,常开，常闭可选200mm-2m 174kHz 开关量：92ms4针Euro型接插件 EBPC-3/47700350NPN,PNP,常开，常闭可选RU100-T30-VNP6X3RU100-T30-VNP6X3-H1141RU100-T30-LI26X3RU100-T30-LI26X3-H1141RU100-T30-LU26X3RU100-T30-LU26X3-H1141RU200-T30-VNP6X3RU200-T30-VNP6X3-H1141PE - 114型号检测距离频率输出形式响应时间接线方式波形图订货号RU200-T30-LI26X3RU200-T30-LI26X3-H1141RU200-T30-LU26X3RU200-T30-LU26X3-H1141RU300-T30-VNP6X3RU300-T30-VNP6X3-H1141RU300-T30-LI26X3RU300-T30-LI26X3-H1141RU300-T30-LU26X3RU300-T30-LU26X3-H1141200mm-2m 174kHz 模拟量：4-20mA 92/222 ms 可选 2m电缆EBPC-3/47700355200mm-2m 174kHz 模拟量：4-20mA 92/222 ms 可选 4针Euro型接插件 EBPC-3/47700356200mm-2m 174kHz 模拟量：0-10VDC 92/222 ms 可选 2m电缆EBPC-3/47700361200mm-2m 174kHz 模拟量：0-10VDC 92/222 ms 可选 4针Euro型接插件 EBPC-3/47700362300mm-3m 114kHz 开关量：135ms2m电缆EBPC-5/67700351NPN,PNP,常开，常闭可选300mm-3m 114kHz 开关量：135ms4针Euro型接插件 EBPC-5/67700352NPN,PNP,常开，常闭可选300mm-3m 114kHz 模拟量：4-20mA 135/318 ms 可选 2m电缆EBPC-5/67700357300mm-3m 114kHz 模拟量：4-20mA 135/318 ms 可选 4针Euro型接插件 EBPC-5/67700358300mm-3m 114kHz 模拟量：0-10VDC 135/318 ms 可选 2m电缆EBPC-5/67700363300mm-3m 114kHz 模拟量：0-10VDC 135/318 ms 可选 4针Euro型接插件 EBPC-5/67700364T30响应波形图T30被测物为平面 1米型200 mm150 mm100 mm50 mmWidth050 mm100 mm150 mm200 mm0100 x 100 mm8.0'6.0'4.0'2.0'02.0'4.0'6.0'200 mm(8.0')400 mm(16.0')600 mm(24.0')800 mm(32.0')8.0'1000 mm(40.0')DistanceEBPC-1EBPC-2T30被测物为棒 1米型200 mm150 mm100 mm50 mmWidth050 mm100 mm150 mm200 mm025 mm Rod10 mm Rod8.0'6.0'4.0'2.0'02.0'4.0'6.0'200 mm(8.0')400 mm(16.0')600 mm(24.0')800 mm(32.0')8.0'1000 mm(40.0')DistancePE - 115
