FCI-D09A4-NA-H1141/M16简介


液体监测流量传感器热式功能原理通过电位器调节报警点通过LED显示流量状态
M12 x 1接插件4‐线制连接处理器FCI-D09A4-NA-H1141/M16规格

常用数据

EAN4047101174502
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量385 g

技术数据

功能流量报警
设计内联
过程连接M16 × 1.5
介质液体
检测类型热式
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢
外壳材料不锈钢型
外壳材料1.4571（AISI 316Ti）
介质温度（最低）-20
介质温度（最高）80
最低环境温度-20
最高环境温度70
防护等级IP67

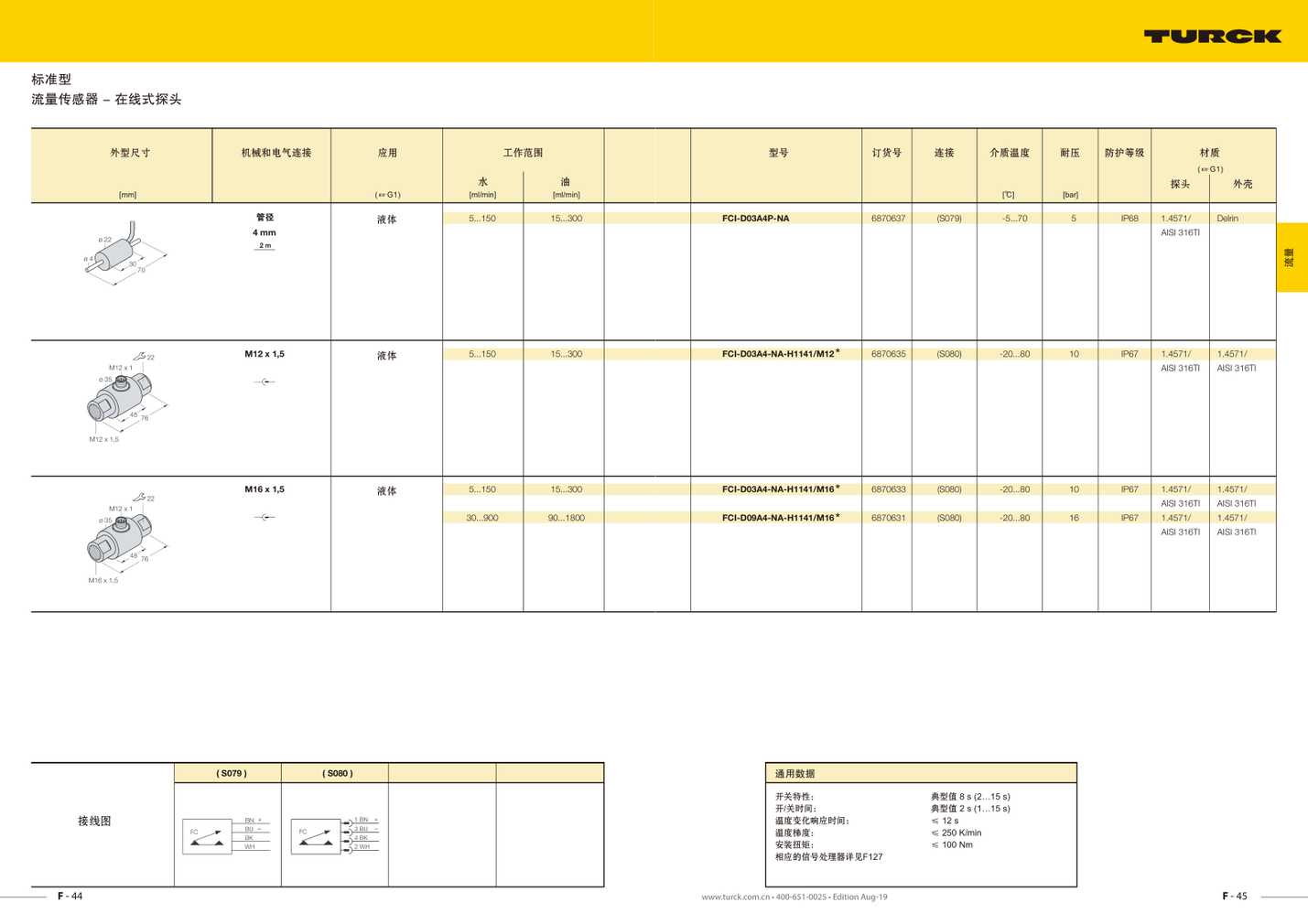

标准型流量传感器 - 在线式探头外型尺寸机械和电气连接应用工作范围型号订货号连接介质温度耐压防护等级[mm]管径4 mm( G1)液体水[ml/min]5...150油[ml/min]15...300FCI-D03A4P-NA6870637(S079)-5...70[℃][bar]5材质( G1)探头外壳流量IP681.4571/DelrinAISI 316TIM12 x 1,5液体5...15015...300FCI-D03A4-NA-H1141/M12*6870635(S080)-20...8010IP671.4571/1.4571/AISI 316TIAISI 316TIM16 x 1,5液体5...15015...300FCI-D03A4-NA-H1141/M1630...90090...1800FCI-D09A4-NA-H1141/M16**6870633(S080)-20...806870631(S080)-20...801016IP671.4571/1.4571/AISI 316TIAISI 316TIIP671.4571/1.4571/AISI 316TIAISI 316TI( S079 )( S080 )FC+–1 BN3 BU4 BK2 WH接线图F - 44F44通用数据开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：相应的信号处理器详见F127典型值 8 s (2…15 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 NmF - 45F45
