FCS-G1/2A4P-AP8X-H1141简介


液体介质传感器量热原理电位计调节通过LED灯带指示状态
3线直流，19.2…28.8 VDC常开触点，PNP输出接插件装置，M12 × 1FCS-G1/2A4P-AP8X-H1141规格

常用数据

EAN4047101171938
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量448 g

技术数据

功能流量报警
设计浸入式
过程连接G 1/2”
介质液体
检测类型热式
工作电压19.2…28.8 VDC
开关元件功能常开触点
输出性能PNP
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢
外壳材料塑料
外壳材料PBT
介质温度（最低）-20
介质温度（最高）80
最低环境温度-20
最高环境温度70
防护等级IP67
认证UL

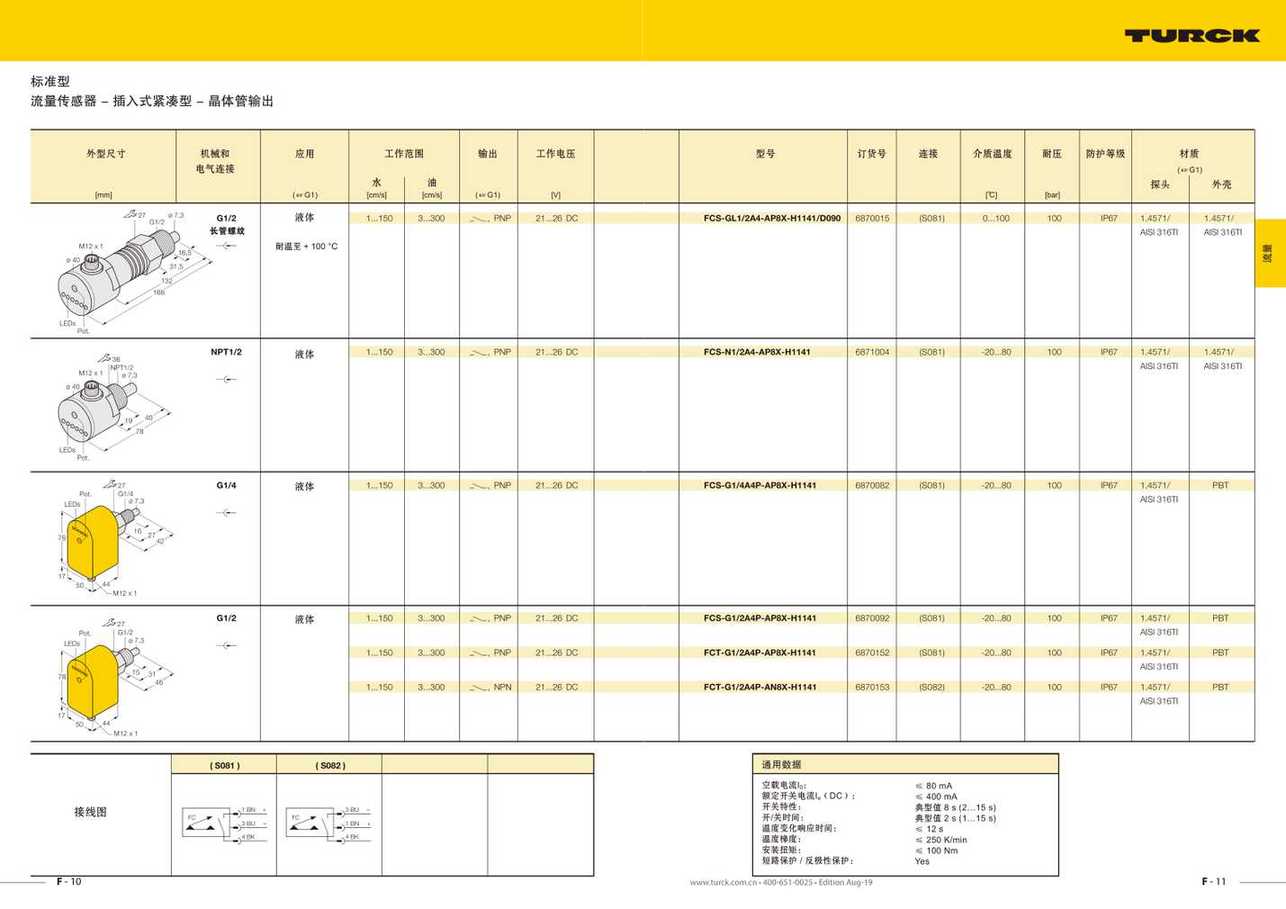

标准型流量传感器 - 插入式紧凑型 - 晶体管输出外型尺寸[mm]机械和电气连接G1/2长管螺纹应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级水[cm/s]油[cm/s]( G1)[V][℃]1...1503...300, PNP21...26 DCFCS-GL1/2A4-AP8X-H1141/D0906870015(S081)0...100[bar]100( G1)液体耐温至 + 100 °C材质( G1)探头外壳流量IP671.4571/1.4571/AISI 316TIAISI 316TINPT1/2液体1...1503...300, PNP21...26 DCFCS-N1/2A4-AP8X-H11416871004(S081)-20...80100IP671.4571/1.4571/AISI 316TIAISI 316TIG1/4液体1...1503...300, PNP21...26 DCFCS-G1/4A4P-AP8X-H11416870082(S081)-20...80100IP671.4571/PBTAISI 316TIG1/2液体1...1503...300, PNP21...26 DCFCS-G1/2A4P-AP8X-H11416870092(S081)-20...80100IP671.4571/PBTAISI 316TI1...1503...300, PNP21...26 DCFCT-G1/2A4P-AP8X-H11416870152(S081)-20...80100IP671.4571/PBTAISI 316TI1...1503...300, NPN21...26 DCFCT-G1/2A4P-AN8X-H11416870153(S082)-20...80100IP671.4571/PBTAISI 316TI( S081 )( S082 )接线图F - 10F10通用数据空载电流I0：额定开关电流Ie（DC）：开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：短路保护 / 反极性保护：≤ 80 mA≤ 400 mA典型值 8 s (2…15 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 NmYesF - 11F11
标准型流量传感器 - 插入式紧凑型 - 晶体管输出外型尺寸[mm]机械和电气连接G1/2应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)流体水[cm/s]油[cm/s]( G1)[V][℃]1...1503...300, PNP21...26 DCFCS-G1/2A4P-AP8X-H1141/L0806870364(S081)-20...80[bar]100材质( G1)探头外壳流量IP671.4571/PBTAISI 316TIG1/2长管螺纹流体1...1503...300, PNP21...26 DCFCS-GL1/2A4P-AP8X-H11416870242(S081)-20...80100IP671.4571/PBTAISI 316TINPT1/2流体1...1503...300, PNP21...26 DCFCS-N1/2A4P-AP8X-H11416871032(S081)-20...80100IP671.4571/PBTAISI 316TI( S081 )接线图F - 12F12通用数据空载电流I0：额定开关电流Ie（DC）：开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：短路保护 / 反极性保护：≤ 60 mA≤ 400 mA典型值 8 s (2…15 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 NmYesF - 13F13
