FCI-D10A4P-LIX-H1141简介


液体监测流量传感器热式功能原理电位计调节通过LED显示流量状态
工作范围0.1 … 6 l/min
3线直流，21.6…26.4 VDC4…20 mA模拟量输出接插件装置，M12 × 1FCI-D10A4P-LIX-H1141规格

常用数据

EAN4047101174625
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量315 g

技术数据

功能流量报警
设计内联
过程连接G 1/4”
介质液体
检测类型热式
工作电压21.6…26.4 VDC
输出性能模拟量输出
输出电流（最小）4
输出电流（最大）20
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢
外壳材料塑料
外壳材料PBT
介质温度（最低）0
介质温度（最高）80
最低环境温度0
最高环境温度60
防护等级IP67

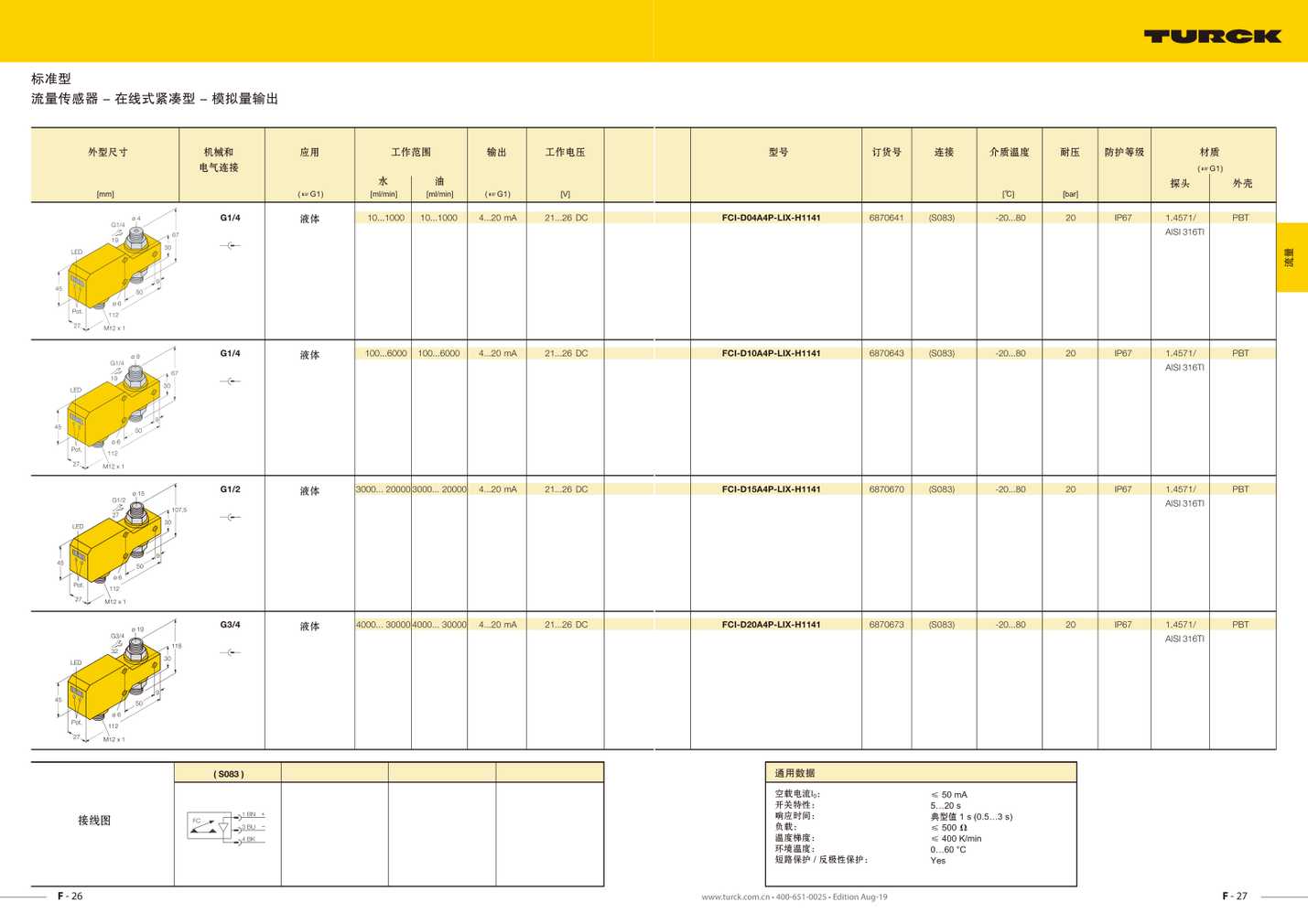

标准型流量传感器 - 在线式紧凑型 - 模拟量输出外型尺寸[mm]机械和电气连接G1/4应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[ml/min]油[ml/min]( G1)[V][℃]10...100010...10004...20 mA21...26 DCFCI-D04A4P-LIX-H11416870641(S083)-20...80[bar]20材质( G1)探头外壳流量IP671.4571/AISI 316TIPBTG1/4液体100...6000100...60004...20 mA21...26 DCFCI-D10A4P-LIX-H11416870643(S083)-20...8020IP67G1/2液体3000... 20000 3000... 200004...20 mA21...26 DCFCI-D15A4P-LIX-H11416870670(S083)-20...8020IP67G3/4液体4000... 30000 4000... 300004...20 mA21...26 DCFCI-D20A4P-LIX-H11416870673(S083)-20...8020IP67( S083 )接线图F - 26F26通用数据空载电流I0：开关特性：响应时间： 负载：温度梯度：环境温度：短路保护 / 反极性保护：≤ 50 mA5…20 s典型值 1 s (0.5…3 s)≤ 500 Ω≤ 400 K/min0…60 °CYes1.4571/AISI 316TIPBT1.4571/AISI 316TIPBT1.4571/AISI 316TIPBTF - 27F27
气体型流量传感器 - 在线式紧凑型 - 模拟量输出外型尺寸[mm]机械和电气连接应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级G1/4( G1)气体气体[ m/s ]( G1)[V][℃]0,5...404...20 mA21...26 DCFCI-D10A4P-LIX-H1141/A6870639(S083)-20...80材质( G1)探头外壳流量[bar]20IP671.4571/PBTAISI 316TI( S083 )接线图通用数据空载电流I0：开关特性：响应时间：负载：温度梯度：环境温度：短路保护/反极性保护：50 mA10…60 s10…20 s500 20 K/min0…60 YesF - 116F116F - 117F117
