FCS-N1/2A4-NAEX0简介


用于流体的本安型传感器量热功能通过防爆信号处理器进行调整通过信号处理器上的LED灯串指示状态
电缆设备采用4线制连接到Ex0处理器FCS-N1/2A4-NAEX0规格

常用数据

EAN4047101174236
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量269 g

技术数据

功能流量报警
设计浸入式
过程连接1/2″ NPT
介质液体
检测类型热式
电气连接线缆
线缆长度2.0  m
探头材料不锈钢
外壳材料不锈钢型
外壳材料1.4571（AISI 316Ti）
介质温度（最低）-20
介质温度（最高）60
防护等级IP67
认证ATEX II 1 G, ATEX II 2 G, ATEX II 1 D

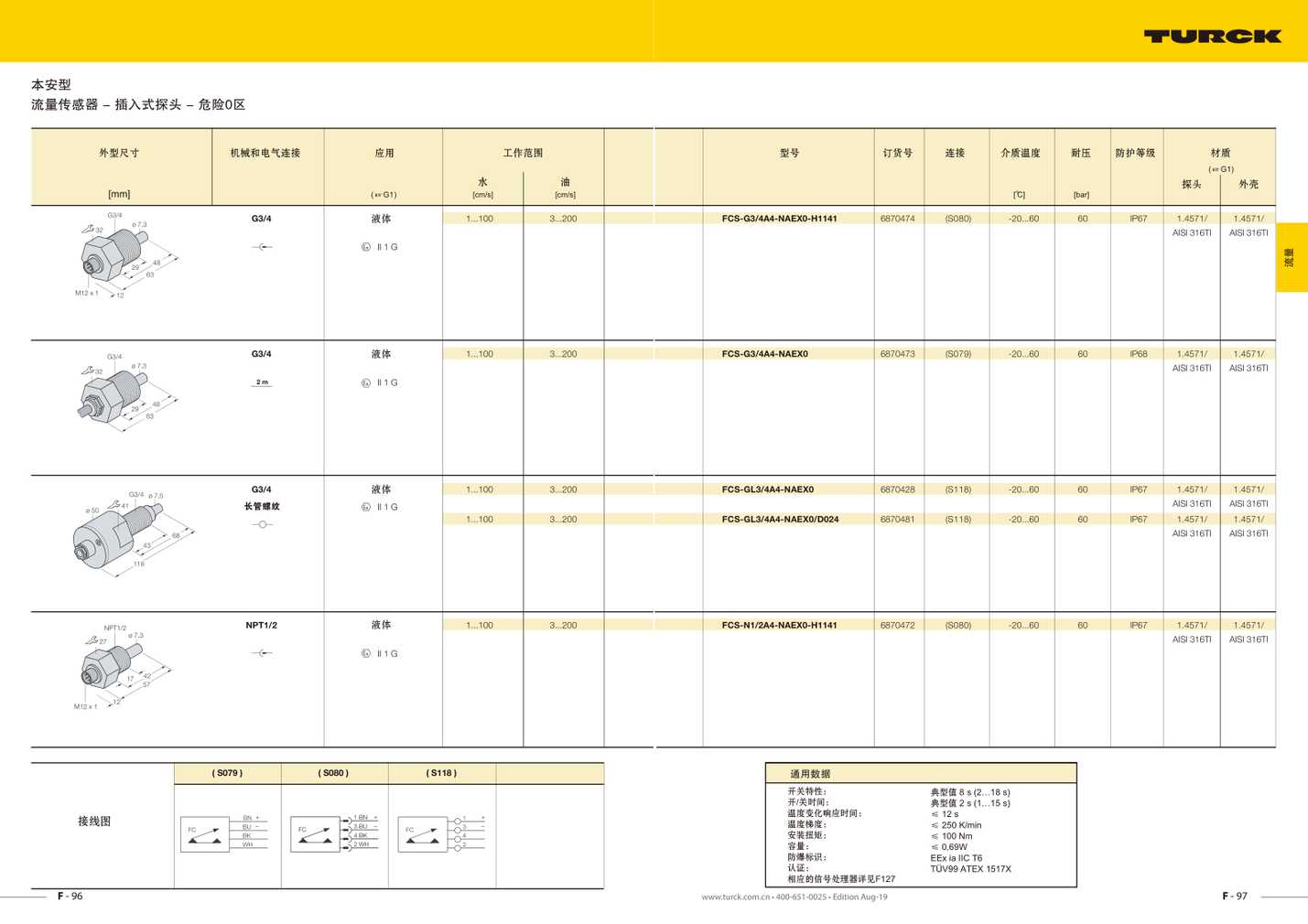

本安型流量传感器 - 插入式探头 - 危险0区外型尺寸机械和电气连接应用工作范围型号订货号连接介质温度耐压防护等级[mm]G3/4( G1)液体水[cm/s]油[cm/s][℃]1...1003...200FCS-G3/4A4-NAEX0-H11416870474(S080)-20...60[bar]60材质( G1)探头外壳流量IP671.4571/1.4571/AISI 316TIAISI 316TIG3/4液体1...1003...200FCS-G3/4A4-NAEX06870473(S079)-20...6060IP681.4571/1.4571/AISI 316TIAISI 316TIG3/4长管螺纹液体1...1003...200FCS-GL3/4A4-NAEX06870428(S118)-20...601...1003...200FCS-GL3/4A4-NAEX0/D0246870481(S118)-20...606060IP671.4571/1.4571/AISI 316TIAISI 316TIIP671.4571/1.4571/AISI 316TIAISI 316TINPT1/2液体1...1003...200FCS-N1/2A4-NAEX0-H11416870472(S080)-20...6060IP671.4571/1.4571/AISI 316TIAISI 316TI( S079 )( S080 )( S118 )FC+–1 BN3 BU4 BK2 WH接线图F - 96F96通用数据开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：容量：防爆标识：认证：相应的信号处理器详见F127典型值 8 s (2…18 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 Nm≤ 0,69WEEx ia IIC T6TÜV99 ATEX 1517XF - 97F97

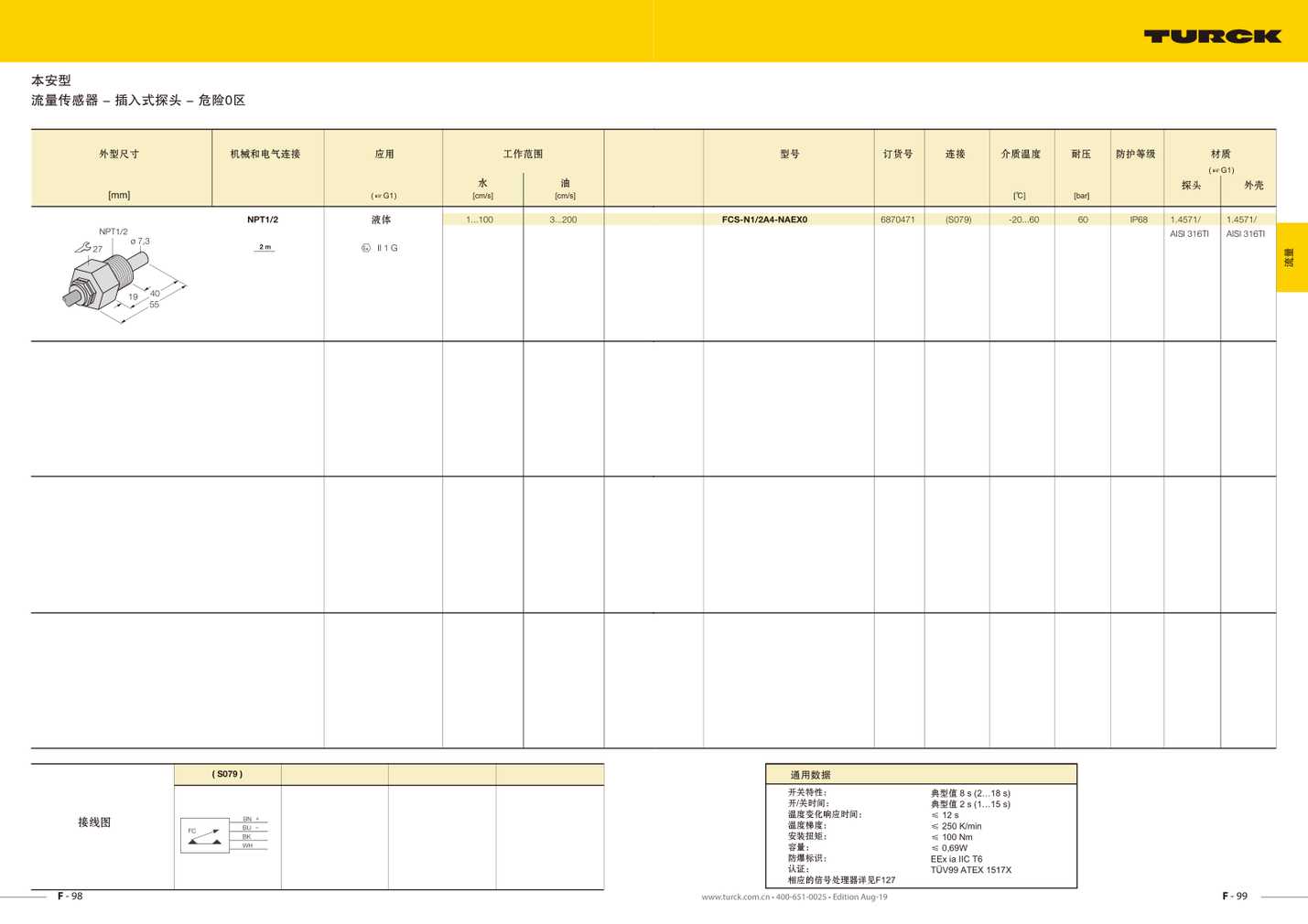

本安型流量传感器 - 插入式探头 - 危险0区外型尺寸机械和电气连接应用工作范围型号订货号连接介质温度耐压防护等级[mm]NPT1/2( G1)液体水[cm/s]油[cm/s][℃]1...1003...200FCS-N1/2A4-NAEX06870471(S079)-20...60[bar]60材质( G1)探头外壳流量IP681.4571/1.4571/AISI 316TIAISI 316TI( S079 )接线图F - 98F98通用数据开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：容量：防爆标识：认证：相应的信号处理器详见F127典型值 8 s (2…18 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 Nm≤ 0,69WEEx ia IIC T6TÜV99 ATEX 1517XF - 99F99
