FCI-TCD04A4P-ARX-H1140简介


液体监测流量传感器热式功能原理电位计调节通过LED显示流量状态
工作范围1…200 ml/min机械连接：4 mm管
4线直流, 21.6…26.4 VDC常开触点，继电器输出M12快速插头FCI-TCD04A4P-ARX-H1140规格

常用数据

EAN4047101174458
eCl@ss-Code (V5.1.4):27273190 -/- 流量计 (不分类)
关税编号90261021000
原产国DE
重量359 g

技术数据

功能流量报警
设计内联
过程连接4 mm螺纹
介质液体
检测类型热式
工作电压21.6…26.4 VDC
开关元件功能常开触点
输出性能继电器输出
电气连接接插件
接插件型号M12 × 1
探头材料不锈钢
外壳材料塑料
外壳材料PBT
介质温度（最低）0
介质温度（最高）60
最低环境温度0
最高环境温度60
防护等级IP67
标准型流量传感器 - 在线式紧凑型 - 继电器输出外型尺寸[mm]机械和电气连接管径 4 mm应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[ml/min]油[ml/min]( G1)[V][℃]1...2001...200,21...26 DCFCI-TCD04A4P-ARX-H11406870626(S080)0...60[bar]1材质( G1)探头外壳流量IP671.4571/AISI 316TIPBT( S080 )FC+–1 BN3 BU4 BK2 WH接线图F - 32F32通用数据空载电流I0：额定开关电流Ie（DC）：开关电压：开关特性：开/关时间：温度梯度：环境温度：反极性保护≤ 50 mA≤ 1A AC/1 A DC30 VAC/36 VDC5...20 s典型值 1 s (0.5…3 s)≤ 400 K/min0...60 °CYesF - 33F33

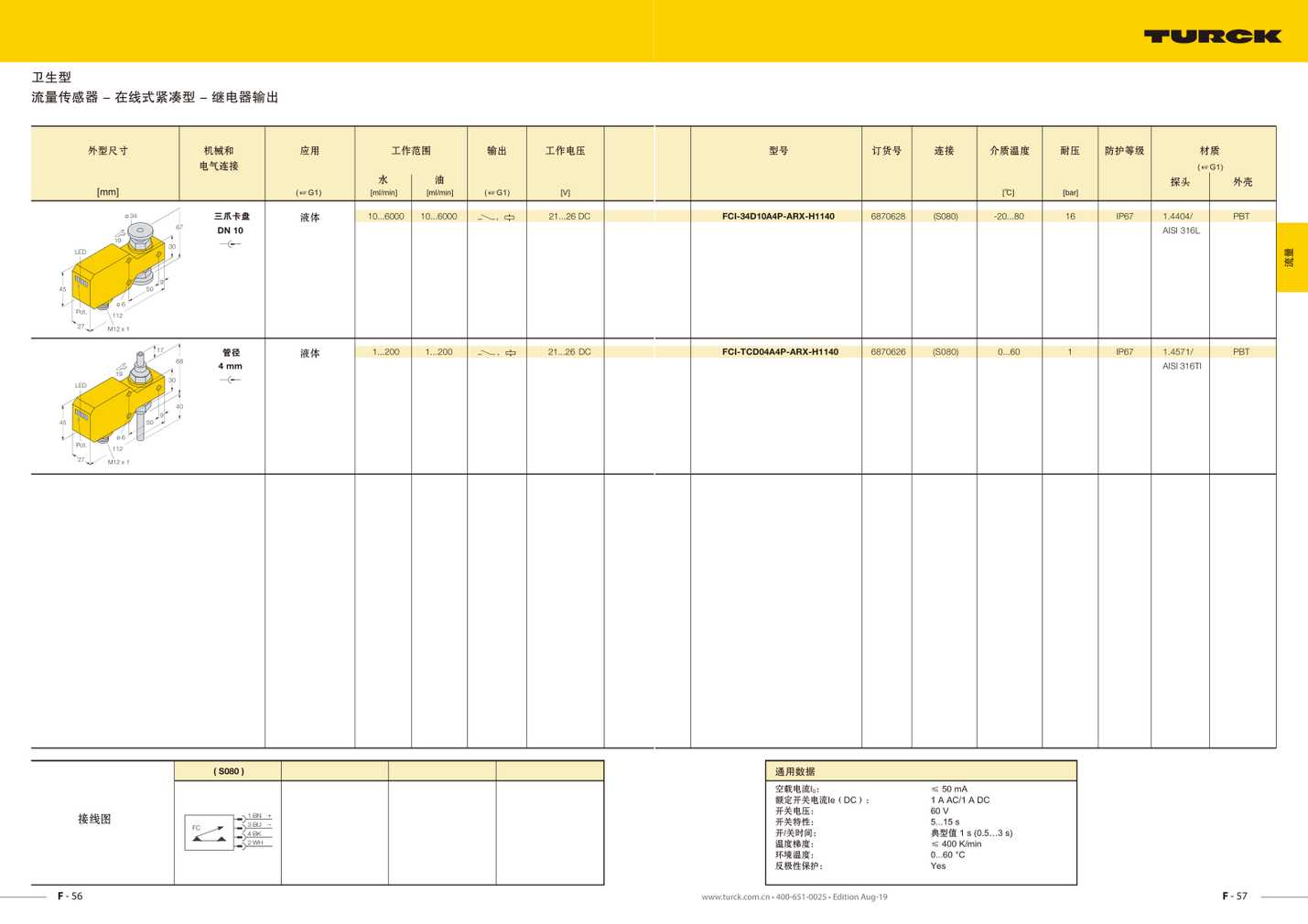

卫生型流量传感器 - 在线式紧凑型 - 继电器输出外型尺寸[mm]机械和电气连接三爪卡盘DN 10管径4 mm应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)液体水[ml/min]油[ml/min]( G1)[V][℃]10...600010...600021...26 DCFCI-34D10A4P-ARX-H11406870628(S080)-20...80[bar]16材质( G1)探头外壳流量IP671.4404/PBTAISI 316L液体1...2001...20021...26 DCFCI-TCD04A4P-ARX-H11406870626(S080)0...601IP671.4571/PBTAISI 316TI接线图FC( S080 )+–1 BN3 BU4 BK2 WHF - 56F56通用数据空载电流I0：额定开关电流Ie（DC）：开关电压：开关特性：开/关时间：温度梯度：环境温度：反极性保护：≤ 50 mA1 A AC/1 A DC60 V5...15 s 典型值 1 s (0.5…3 s)≤ 400 K/min0...60 °CYesF - 57F57
