FTCS-N1/2A4P-2AP8X-H1140简介
液体介质传感器量热原理电位计调节通过LED灯带指示状态温度监控，0…+80 °C两路单独的开关量输出：S1:流量监控；S2:温度报警4线直流, 21…26 VDC常开触点，PNP输出M12快速插头
FTCS-N1/2A4P-2AP8X-H1140规格常用数据
| EAN | 4047101171686 |
| eCl@ss-Code (V5.1.4): | 27273190 -/- 流量计 (不分类) |
| 关税编号 | 90261021000 |
| 原产国 | DE |
| 重量 | 427 g |
技术数据
| 功能 | 流量报警 |
| 设计 | 浸入式 |
| 过程连接 | 1/2″ NPT |
| 介质 | 液体 |
| 检测类型 | 热式 |
| 工作电压 | 19.2…28.8 VDC |
| 开关元件功能 | 2个常开触点 |
| 输出性能 | PNP |
| 电气连接 | 接插件 |
| 接插件型号 | M12 × 1 |
| 探头材料 | 不锈钢 |
| 外壳材料 | 塑料 |
| 外壳材料 | PBT |
| 介质温度（最低） | -20 |
| 介质温度（最高） | 80 |
| 防护等级 | IP67 |

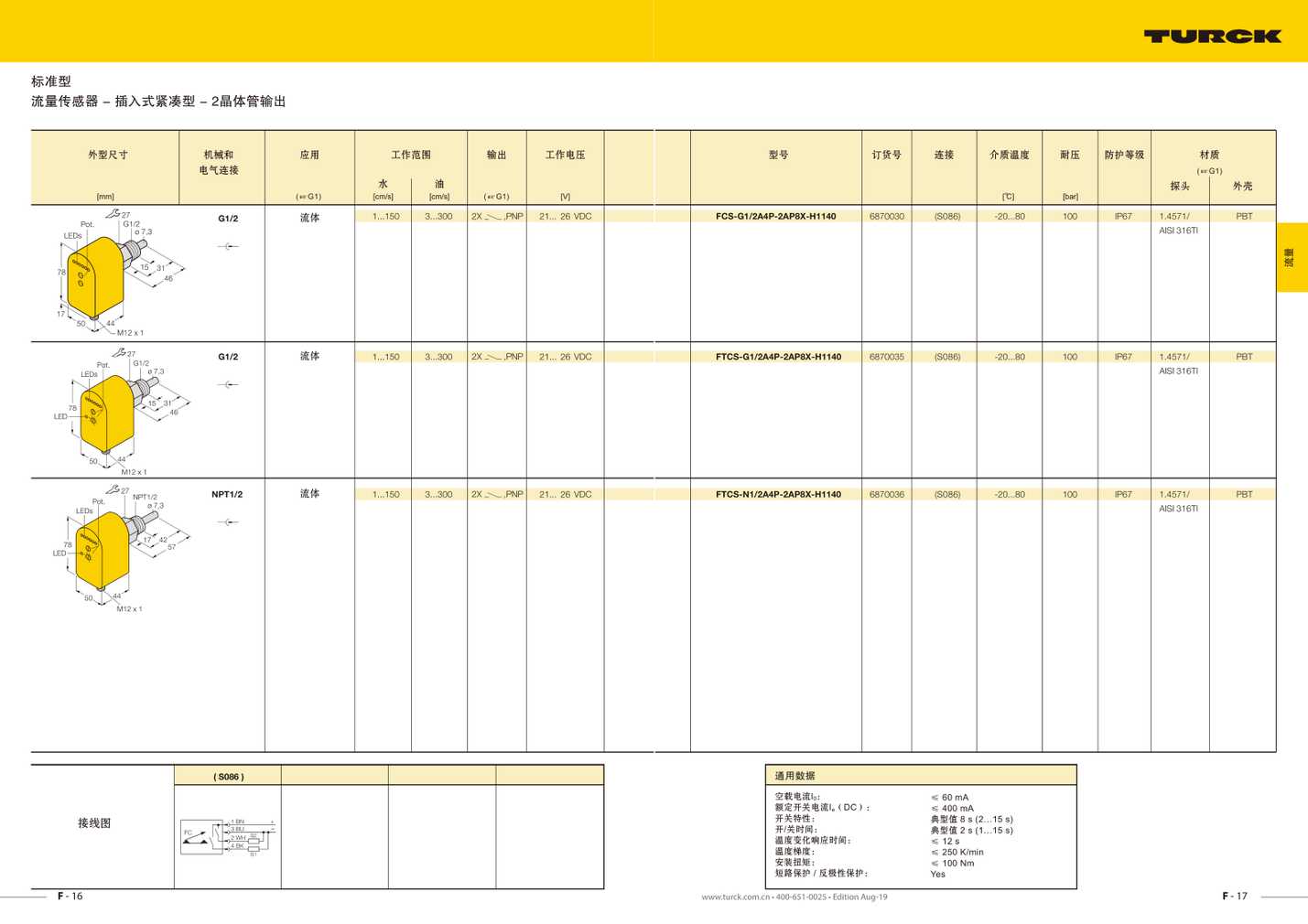

标准型流量传感器 - 插入式紧凑型 - 2晶体管输出外型尺寸[mm]机械和电气连接G1/2应用工作范围输出工作电压型号订货号连接介质温度耐压防护等级( G1)流体水[cm/s]油[cm/s]( G1)[V][℃]1...1503...3002X,PNP21... 26 VDCFCS-G1/2A4P-2AP8X-H11406870030(S086)-20...80材质( G1)探头外壳流量[bar]100IP671.4571/PBTAISI 316TIG1/2流体1...1503...3002X,PNP21... 26 VDCFTCS-G1/2A4P-2AP8X-H11406870035(S086)-20...80100IP671.4571/PBTAISI 316TINPT1/2流体1...1503...3002X,PNP21... 26 VDCFTCS-N1/2A4P-2AP8X-H11406870036(S086)-20...80100IP671.4571/PBTAISI 316TI( S086 )接线图F - 16F16通用数据空载电流I0：额定开关电流Ie（DC）：开关特性：开/关时间：温度变化响应时间：温度梯度：安装扭矩：短路保护 / 反极性保护：≤ 60 mA≤ 400 mA典型值 8 s (2…15 s)典型值 2 s (1…15 s)≤ 12 s≤ 250 K/min≤ 100 NmYesF - 17F17
